INS-8615は、オートメーション環境におけるコントローラーとデバイス間の通信を目的とした、高性能5ポート10/100/1000 RJ45ダウンリンクおよび1ポートマルチレートFX/GbE SFPアップリンクを備えた管理型産業用スイッチです。SFPポートは、ファストおよびギガビットイーサネット速度に適応する長距離・ノイズのない光ファイバー伝送を提供します。これは、マルチアクスロボットやPLC、HMI、レガシーデバイスなどの周辺機器と共に使用されます。すべてのポートで自動ネゴシエーションを行い、産業用イーサネットアプリケーションでデバイスを容易に集約できるModbus TCPを提供します。
このスイッチは、ストーム、フロー制御、QoSを使用してトラフィックを最適化します。産業データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を実現します。ネットワークを視覚化するトポロジーマップを備えており、サイバーセキュリティ基準に準拠してネットワークの脆弱性から保護します。
このスイッチは産業グレードのコンポーネントで構築されており、高熱伝導性を持つIP30アルミケースに収められており、ツールや危険からデバイスを保護します。振動、衝撃、自由落下、干渉、および-40℃〜75℃（-40°F〜167°F）の温度に耐えるように設計されており、過酷な産業用途に適しています。信頼性を確保するために、冗長電源供給と端子台のアラームリレー接点により、停止することなく動作し、電源が失敗した場合にアラートを発します。
堅牢な電気的および電磁的保護
EMI（電磁干渉）、ESD（静電気放電）、電力サージ、過電圧、過電流、逆極性に耐えるように設計されています。
効率的なネットワーク監視と管理
効率的なトラフィック管理と監視のためのSNMP（シンプルネットワーク管理プロトコル）およびRMON（リモートモニタリング）プロトコル。
ポートベースおよびIEEE 802.1Q VLAN
大規模ネットワークを小さな部分や別のブロードキャストドメインに分割するためのGARP（一般属性登録プロトコル）およびGVRP（一般VLAN登録プロトコル）。
効率的なトラフィック優先順位付け
特定のアプリケーションに専用トラフィックを伝送し、重要な通信に適切な帯域幅を割り当てるための効果的なQoSメカニズム。
ギガビット接続
長距離伝送用の5ポート10/100/1000Base-Tおよび1つのギガビットSFPスロット。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication

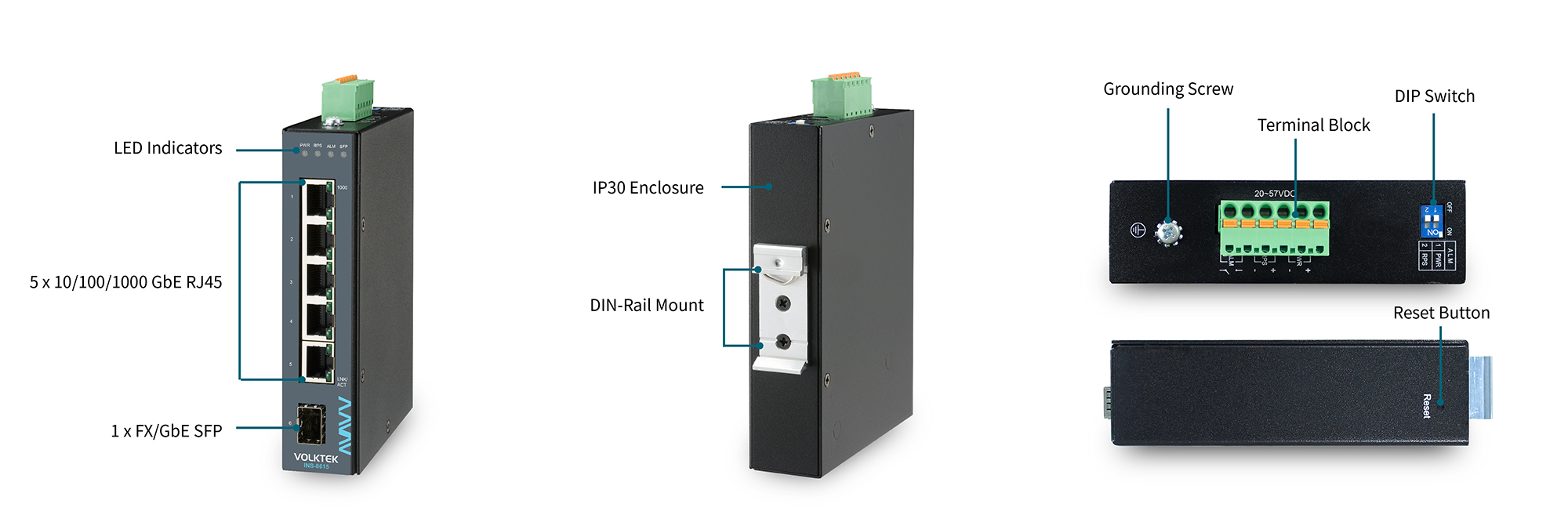

Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
1 x GbE SFP Slot

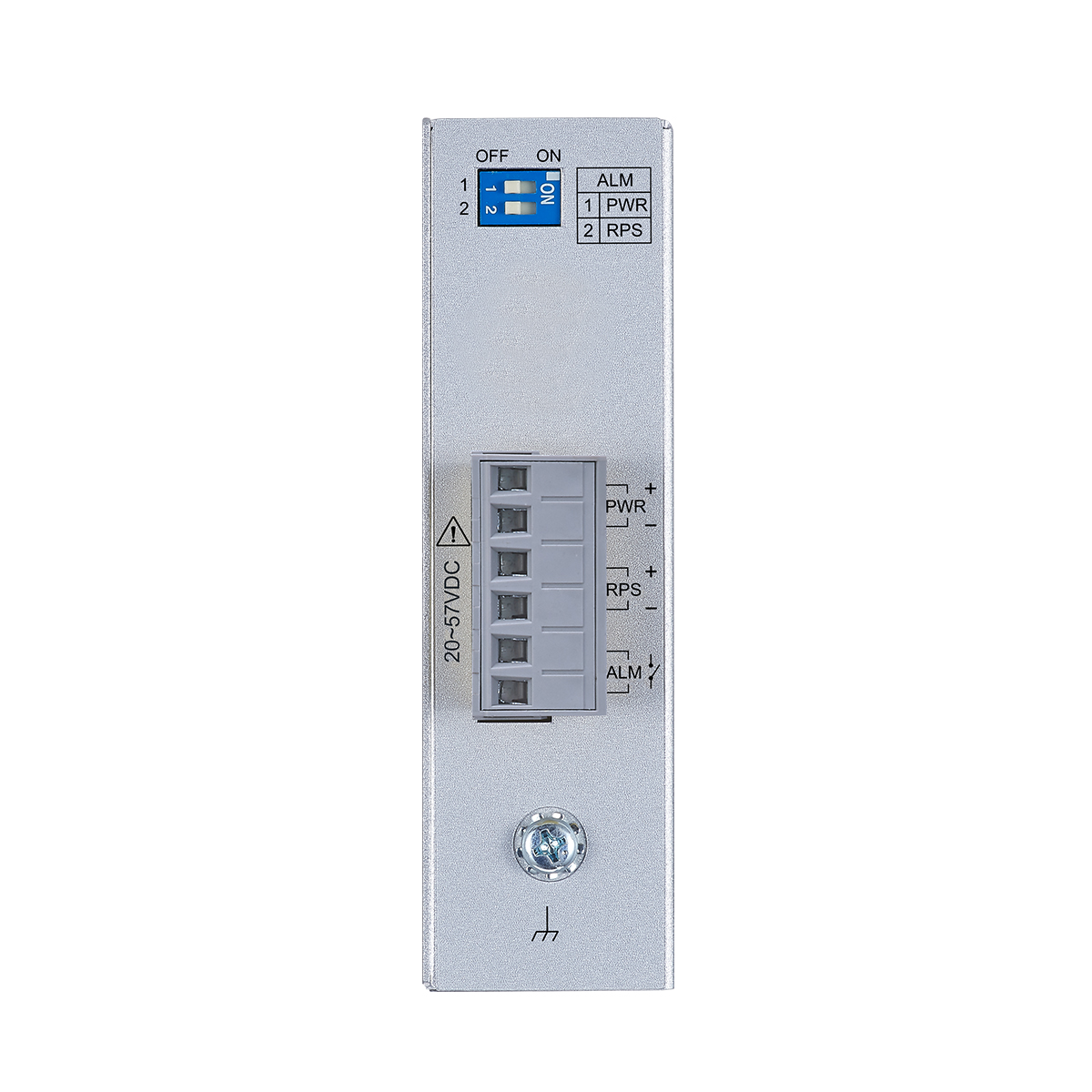

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：20~57VDC
Redundant inputs：20~57VDC
Connection
Teminal Block
Power Consumption
10W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Metal Case (IP30 protection)

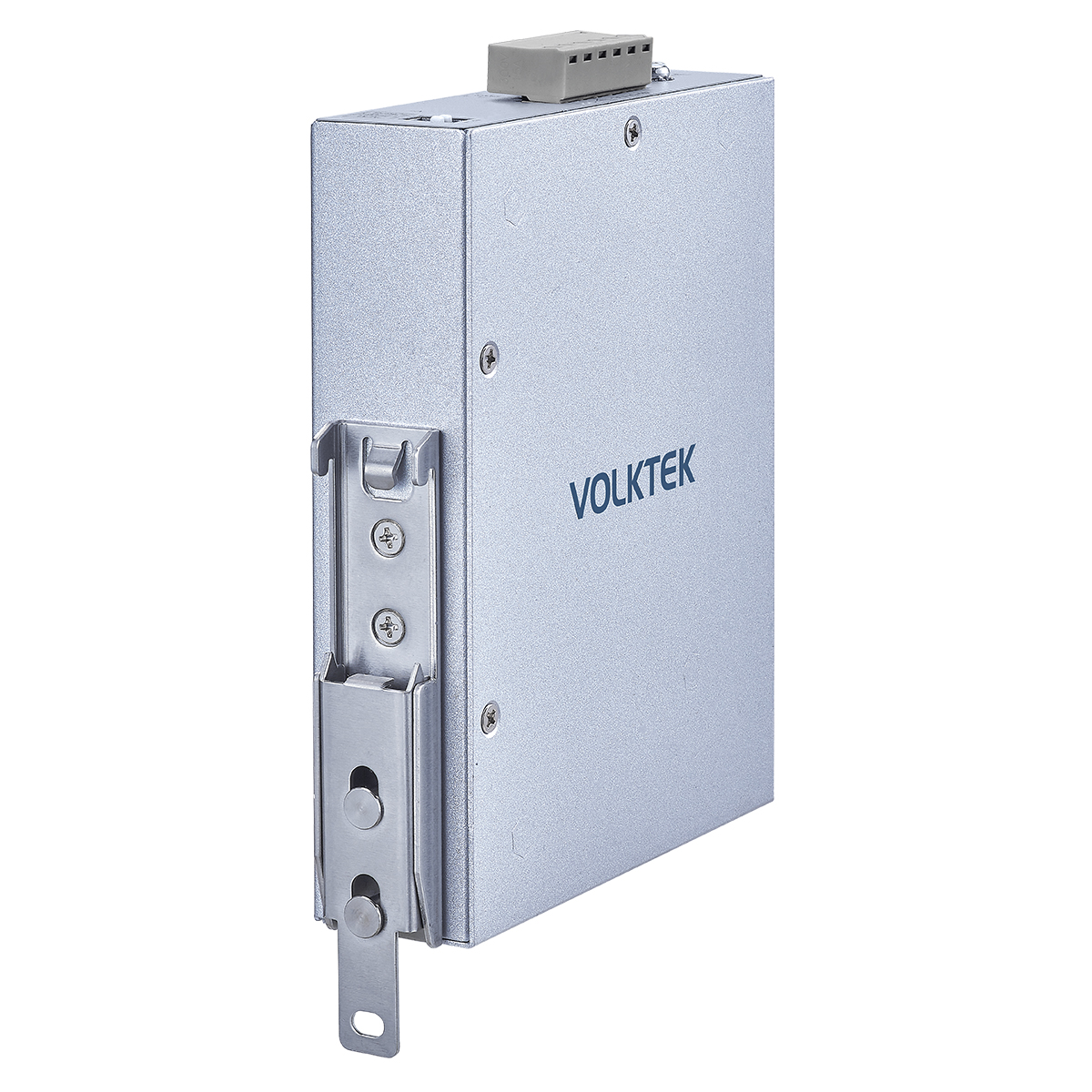

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
515 g (1.1 lb)
Dimension (WxHxD)
31 x 139.4 x 118.2 mm (1.22 x 5.49 x 4.65 in)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| INS-8615 | Managed 5 x 10/100/1000 RJ45 & 1 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
