* ULによる最高動作温度範囲：-40°C～70°C (-40°F～158°F)
SEN-9648-24V-SS は、変電所アプリケーションで高い干渉に対応するために設計された、8ポート 10/100/1000 PoE+ ダウンリンクおよび 4ポート GbE SFP ダウンリンクの管理型産業用スイッチです。この PoE+ スイッチは、接続されるとすぐにすべての電源供給デバイス（PD）に電力を提供するプラグアンドプレイ機能を備えた最大 8ポート PSE（電源供給装置）ポートを特徴としています。ファイバーポートは、ノイズのないギガビットイーサネット伝送を提供し、他のスイッチやコントロールセンターへの迅速で信頼性の高い長距離接続を実現します。
RJ45 タイプのコンソールポートは、ネットワークに問題が発生した際のアウトバウンドネットワークトラブルシューティングを可能にします。USB ポートは、設定ファイルの保存、システムログファイルの保存、ファームウェアのアップグレードに使用され、ネットワークのダウンタイムと運用コストを削減します。このスイッチは、産業アプリケーションを優先し、通信中のデータ損失を防ぎ、安定した伝送を確保するためのさまざまな内蔵トラフィック最適化およびネットワークパフォーマンス機能を提供します。また、サードパーティ製デバイスと互換性のあるトポロジーマップを含んでおり、ネットワークを監視できます。このデバイスはサイバーセキュリティ基準に準拠しており、ネットワークの脆弱性から保護し、資産を守ります。
このスイッチは産業用グレードのコンポーネントで構成されており、高い熱伝導率を持つ IP30 アルミニウムケースに収められており、工具や危険からデバイスを保護します。広範な入力電圧範囲 (24V～57V) により、追加の電源アウトレットを設置することなく、多くの変電所アプリケーションで運用できます。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点により、電源が途絶えた場合でも継続的な動作を保証し、アラートを発します。振動、衝撃、落下、および -40℃～75℃ (-40°F～167°F) の温度範囲に耐えるよう設計されており、過酷な環境に適しています。
冗長電源システム
SDR-480P-48 電源や IRA-120/IRA-160 DIN レール取り付け型 AC-DC 電源アダプターなど、2 つの異なる電源で同時に給電し、電源障害アラームを備えています。
革新的なパワーブースト技術
高出力を必要とする PoE/PoE+ デバイス用に、DC-DC コンバーターを使用して 24V から 57V までの DC 電力をブーストします。
PoE デバイス用の高出力バジェット
PoE+ デバイスに最大 30W（IEEE 802.3af/at）の電力を供給します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24~57V DC
Redundant inputs: 24~57V DC

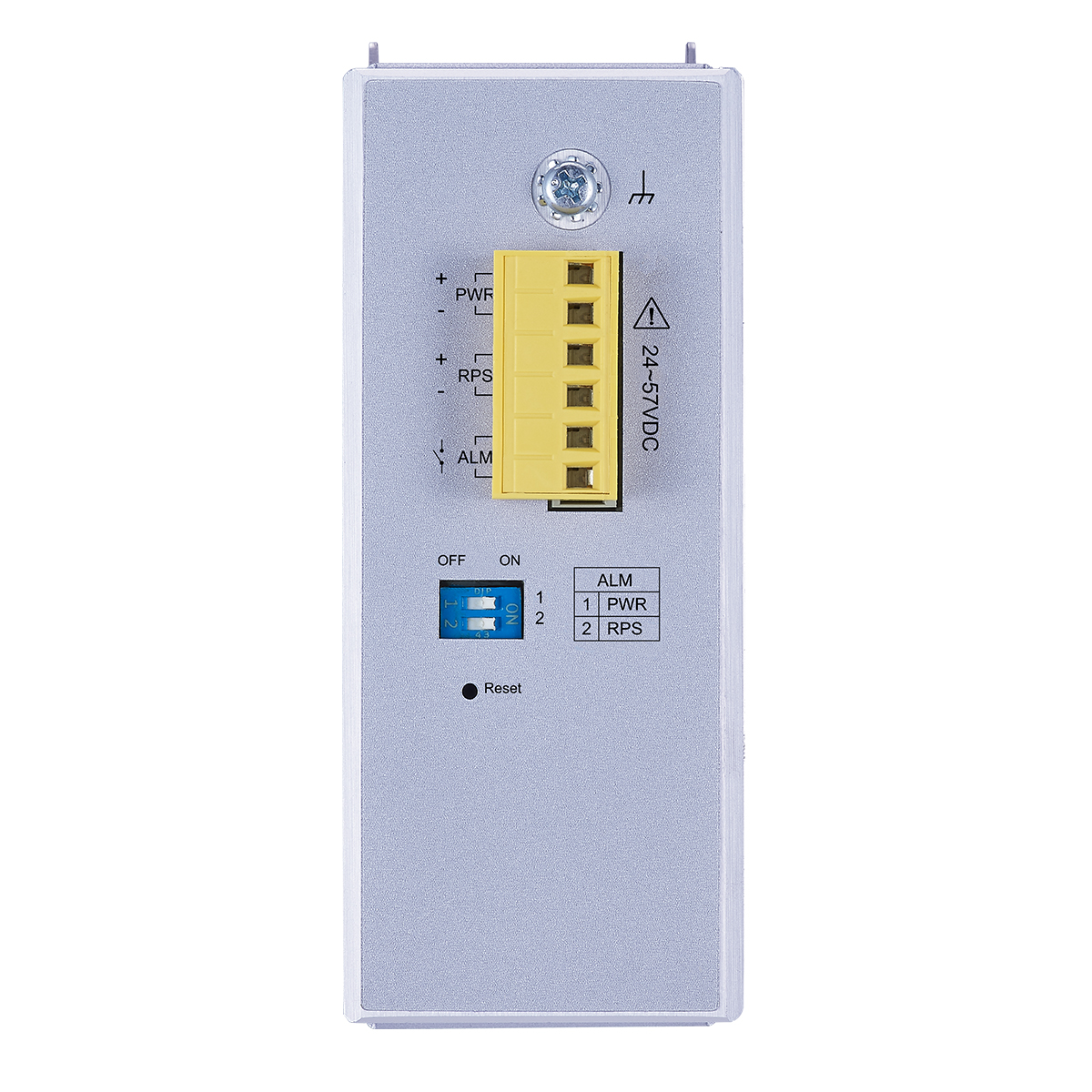

Connection
Teminal Block
Power Consumption
System: 18W
PoE Power Budget: 240W @ 48V or 124 W @ 24V
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

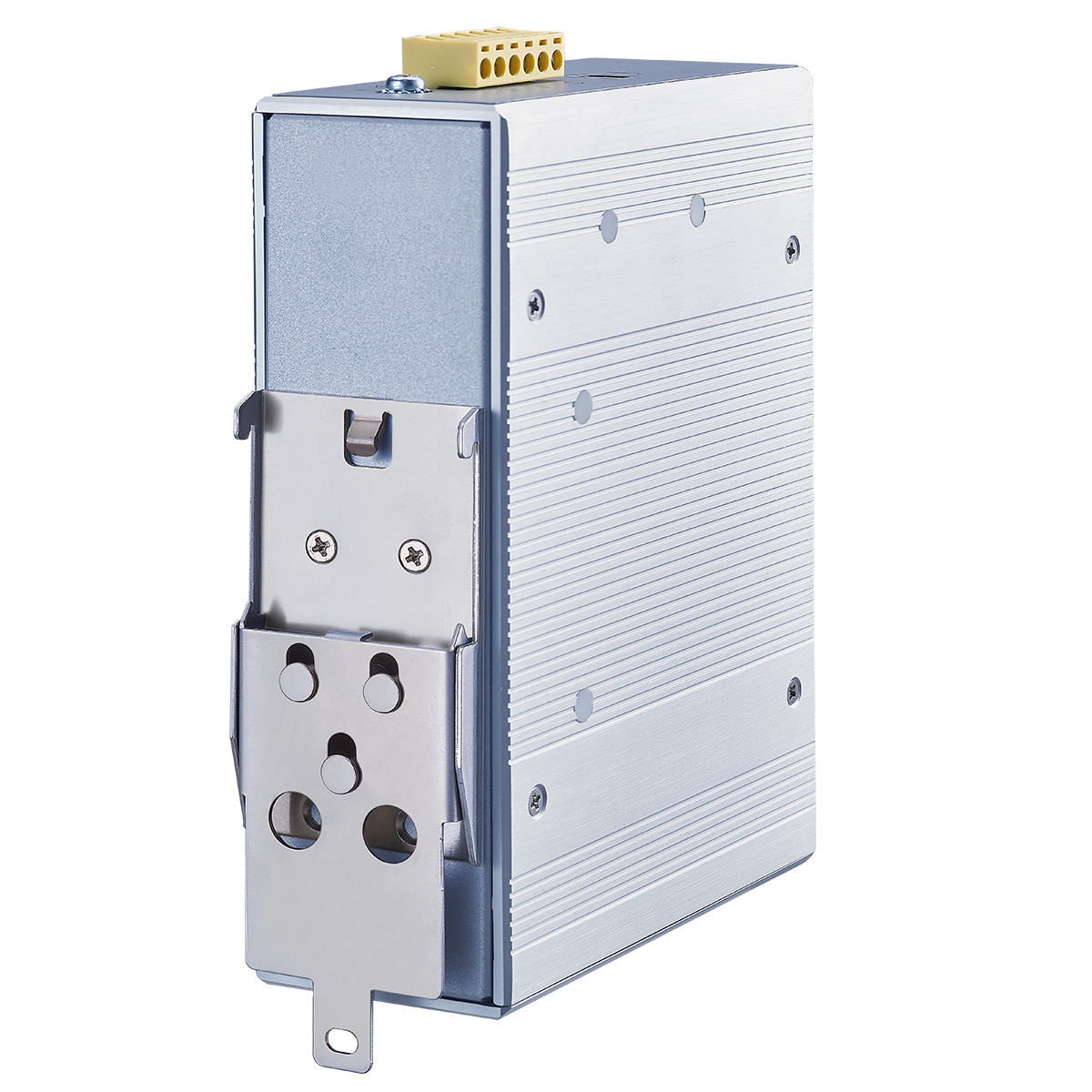

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| SEN-9648P-24V-SS | Managed 8 x 10/100/1000 PoE+ & 4 x GbE SFP Switch, Substation Approval |
*Specifications subject to change without prior notice.
