SEN-9428-24V-SS は、8ポート 10/100/1000 PoE+ ダウンリンクおよび 2ポート GbE SFP アップリンクを備えた無管理型産業用スイッチで、監視および WAP 変電所アプリケーションの熱要件および環境条件を満たすように設計されています。この PoE+ スイッチは、8ポートの PSE (給電装置) ポートを備えており、接続されたすべての PD (受電機器) に電力を供給するプラグアンドプレイ機能を提供します。ファイバーポートにより、他のスイッチやコントロールセンターへの高速回復、信頼性の高い長距離ギガビットイーサネット伝送が可能です。
ビデオやデータの安定した伝送を維持するために、デバイスはレート制限および QoS (サービス品質) を使用し、EIP、PROFINET、GOOSE などのプロトコルを使用して産業用アプリケーションを優先します。デバイスには、DIP スイッチを押すことでデータ優先度と速度設定を変更できる機能も備わっています。
このスイッチは産業用コンポーネントで構成されており、工具や危険からデバイスを保護するために、高い熱伝導率を持つ IP30 アルミニウムケースに収められています。24V～57V の広い入力電圧範囲により、追加の電源コンセントの設置が不要で、さまざまな変電所アプリケーションでデバイスを動作させることができます。信頼性を確保するために、冗長電源および端子ブロック上のアラームリレー接点により、電源が途絶えた場合でも継続的な動作を保証し、アラートを発します。振動、衝撃、落下、および -40℃～75℃ (-40°F～167°F) の温度範囲に耐えるよう設計されており、過酷な環境に適しています。
冗長電源システム
SDR-480P-48 電源や IRA-120/IRA-160 DIN レール取り付け型 AC-DC 電源アダプターなど、2 つの異なる電源で同時に給電し、電源障害アラームを備えています。
革新的なパワーブースト技術
高電力を必要とする PoE/PoE+ デバイス向けに、DC-DC コンバーターによる 24V から 57V DC の電力ブースト。
PoE デバイス向けの高電力供給
PoE+ デバイスに最大 30W/ポート (IEEE 802.3af/at) の電力供給が可能。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.1p
Class of Service
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x FX/GbE SFP Slots

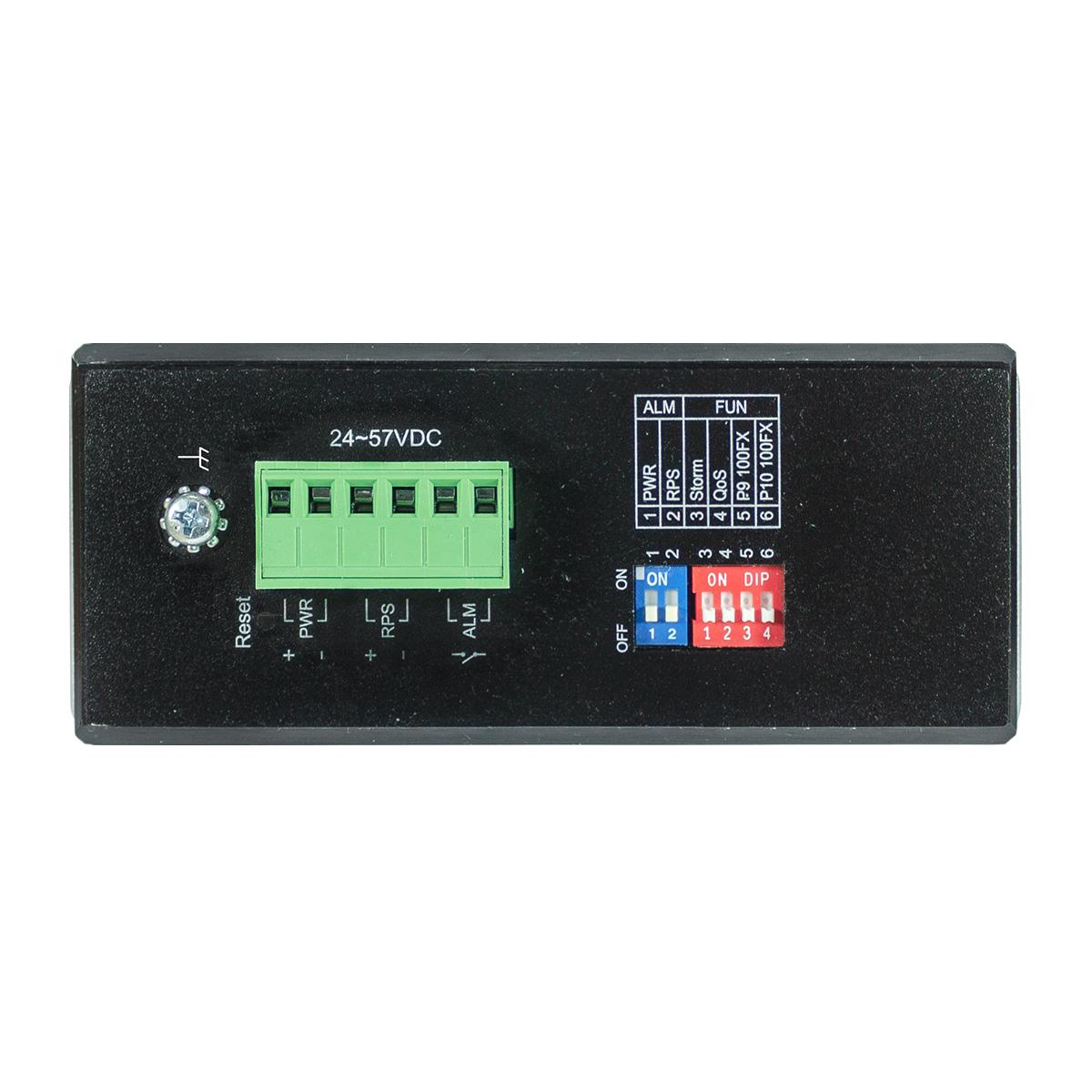

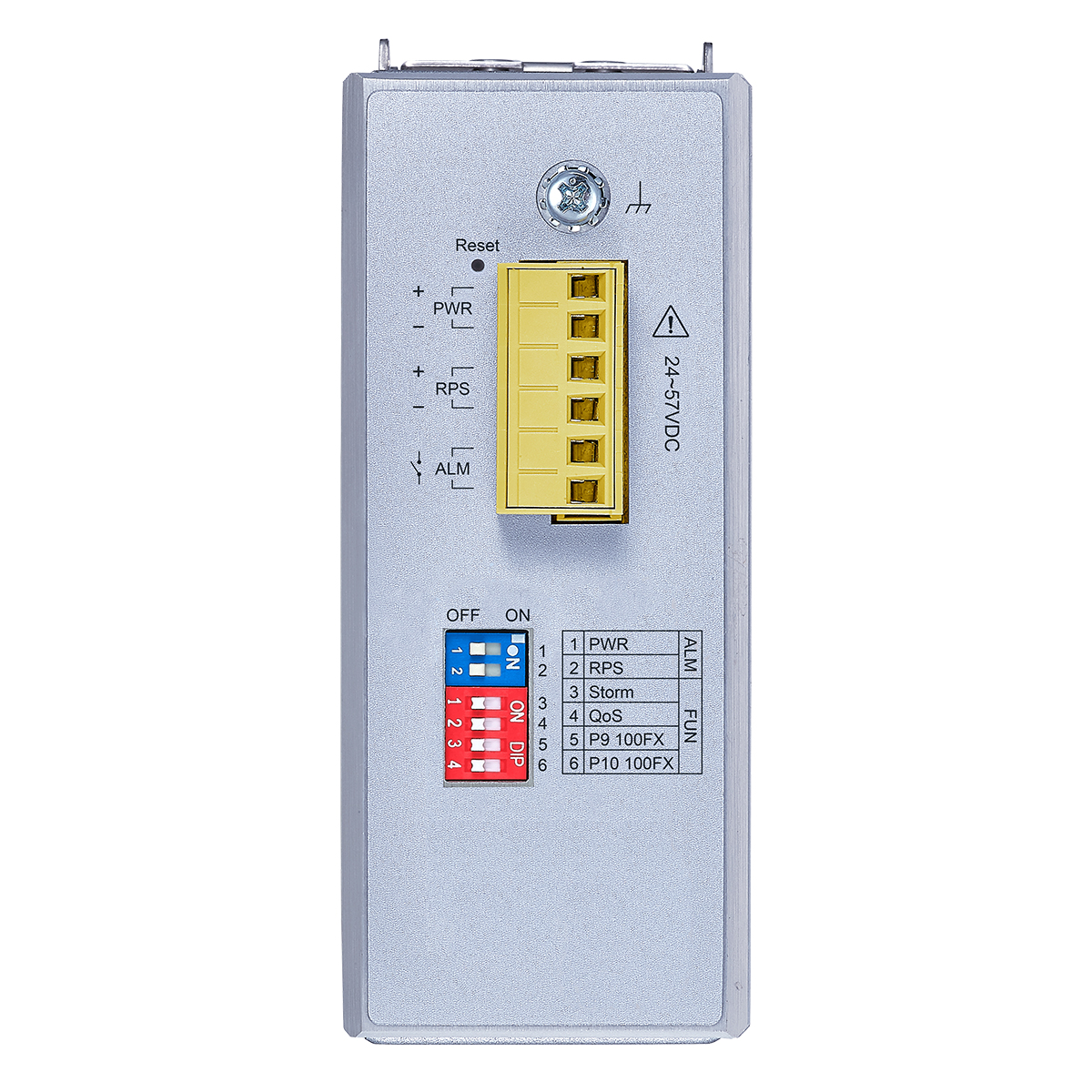

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary input: 24~57V DC
Redundant: 24~57V DC
Connection
Teminal Block
Power Consumption
System: 15W
PoE Power Budget: 124W @ 24V DC
240W @ 48V DC
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting

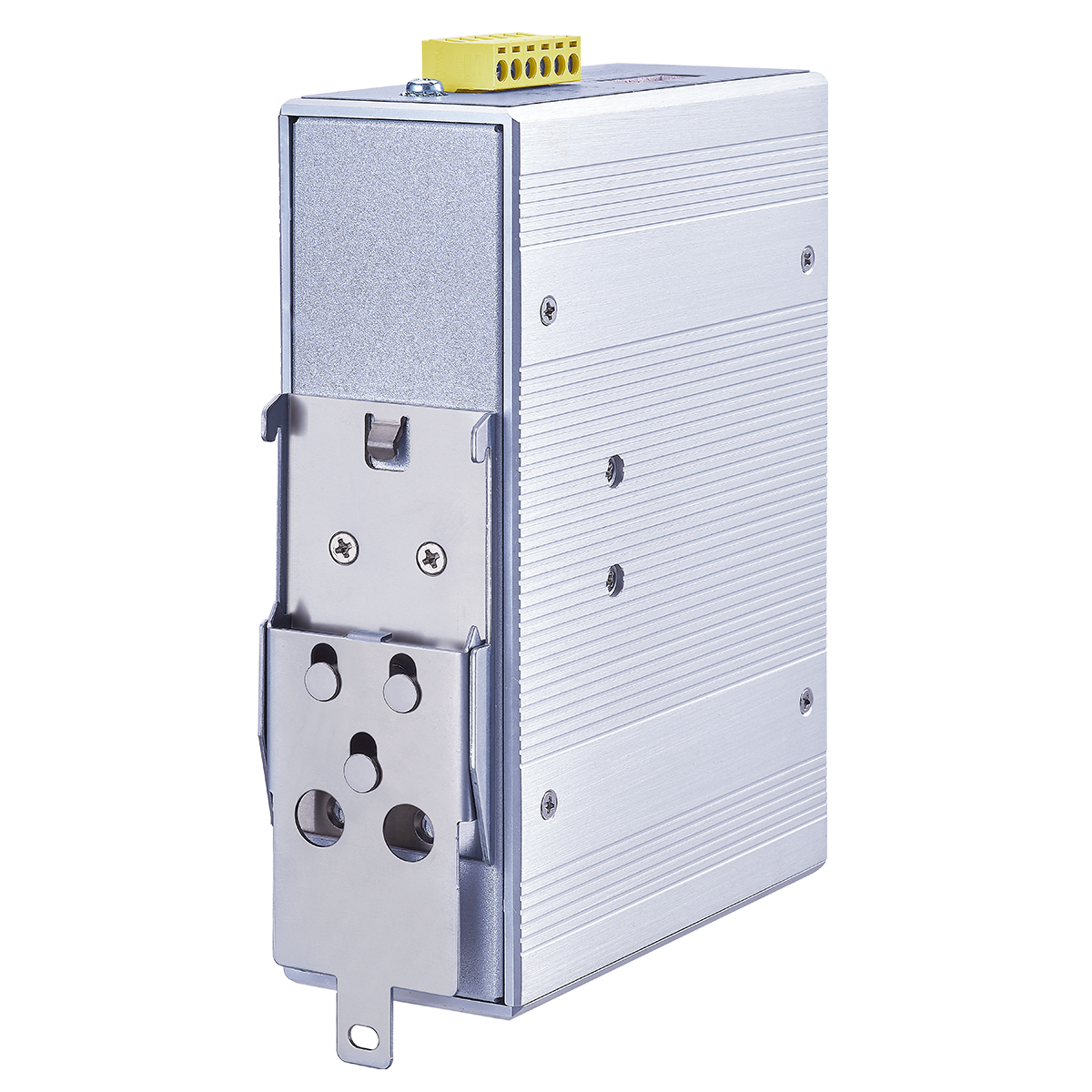

DIN-Rail, Wall Mount/Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
930 g (2.1 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9428P-24V-SS | Umanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch, Substation Approval |
*Specifications subject to change without prior notice.
