* ULによる最高動作温度範囲：-40°C～70°C (-40°F～158°F)

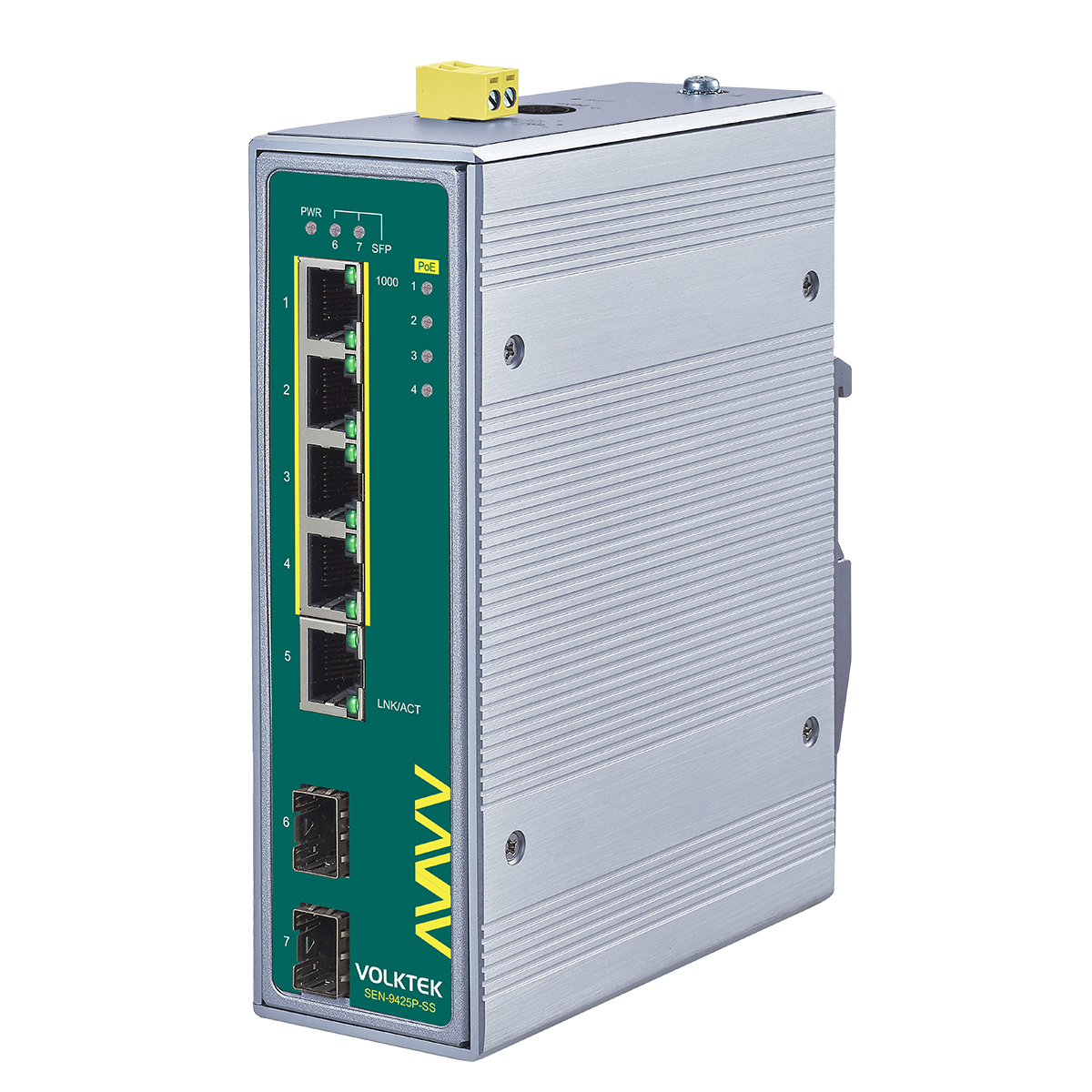

SEN-9425P-24V-SS は、4ポート 10/100/1000 PoE+ ダウンリンク、1ポート 10/100/1000 RJ45 アップリンク、および 2ポート GbE SFP アップリンクを備えた、無管理型産業用スイッチで、変電所環境での動作を目的として設計されています。この PoE+ スイッチは、4ポートの PSE (給電装置) ポートを備えており、接続されたすべての PD (受電機器) に電力を供給するプラグアンドプレイ機能を提供します。
ビデオやデータの安定した伝送を維持するために、デバイスはレート制限および QoS (サービス品質) を使用し、EIP、PROFINET、GOOSE などのプロトコルを使用して産業用アプリケーションを優先します。
このスイッチは産業用コンポーネントで構成されており、工具や危険からデバイスを保護するために、高い熱伝導率を持つ IP30 アルミニウムケースに収められています。24V～57V の広い入力電圧範囲により、追加の電源コンセントの設置が不要で、さまざまな変電所アプリケーションでデバイスを動作させることができます。このデバイスには、2 ピン端子ブロックと 4 ピン ミニ DIN の 2 つの電源入力方式があり、強い振動時にも接続が外れないようにしっかりと固定されます。振動、衝撃、落下、および -40℃～75℃ (-40°F～167°F) の温度範囲に耐えるよう設計されており、重工業環境に適しています。
冗長電源システム
SDR-480P-48 電源や IRA-120/IRA-160 DIN レール取り付け型 AC-DC 電源アダプターなど、2 つの異なる電源で同時に給電し、電源障害アラームを備えています。
革新的なパワーブースト技術
高電力を必要とする PoE/PoE+ デバイス向けに、DC-DC コンバーターによる 24V から 57V DC の電力ブースト。
PoE デバイス向けの高電力供給
PoE+ デバイスに最大 30W/ポート (IEEE 802.3af/at) の電力供給が可能。

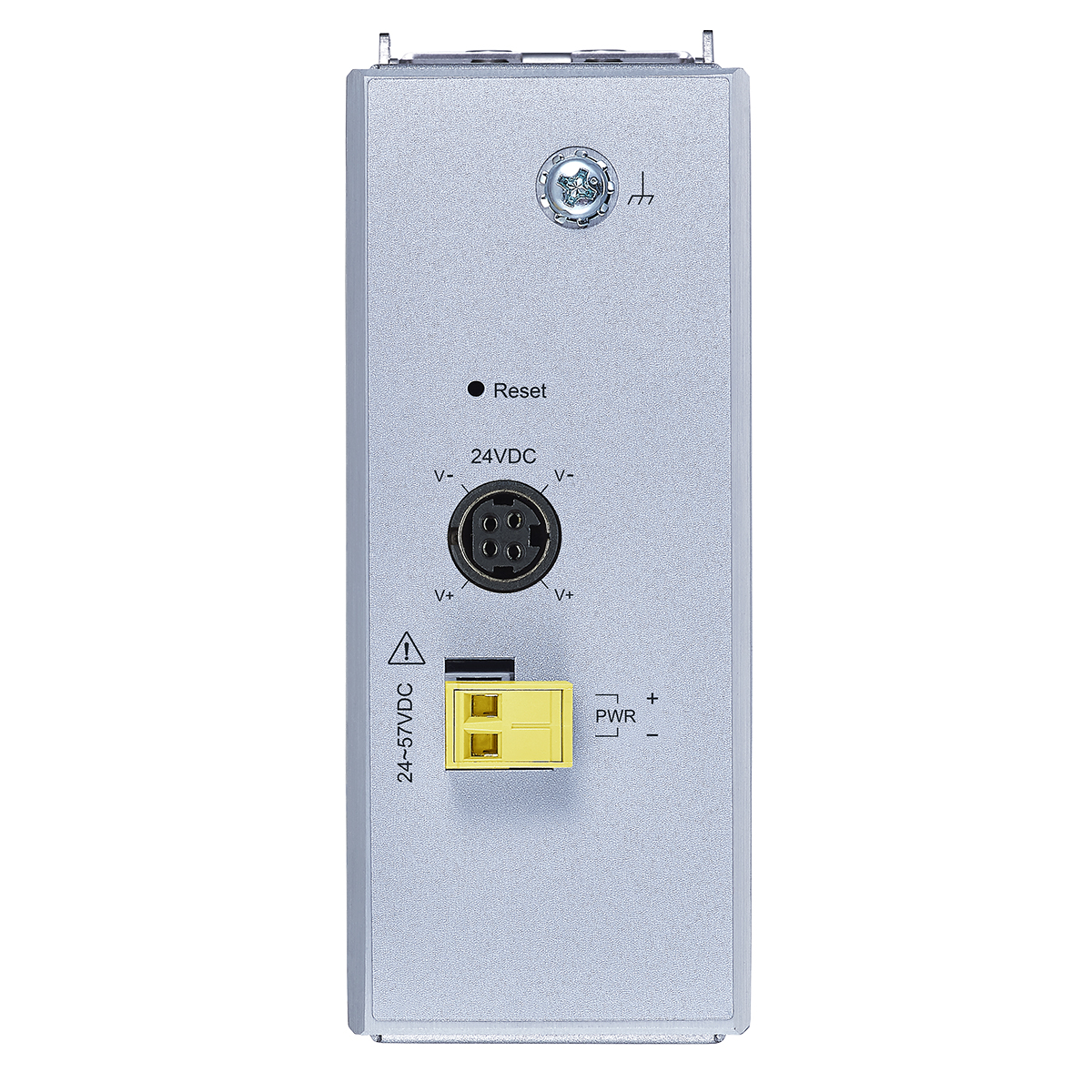

DIN レール取り付け可能な電源アダプター (AC-DC)
4 ピンミニ DIN 電源コネクターを備えた DIN レール取り付け可能な電源アダプター。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1p
Class of Service
Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
1 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
LED Panel
PWR, SFP, PoE, 1000, LNK/ACT
Power
Power Input
24~57V DC
Connection
Teminal Block
Power Input Polarity Protection
Present
Power Consumption
System: 14W
PoE Power Budget: 120W
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)

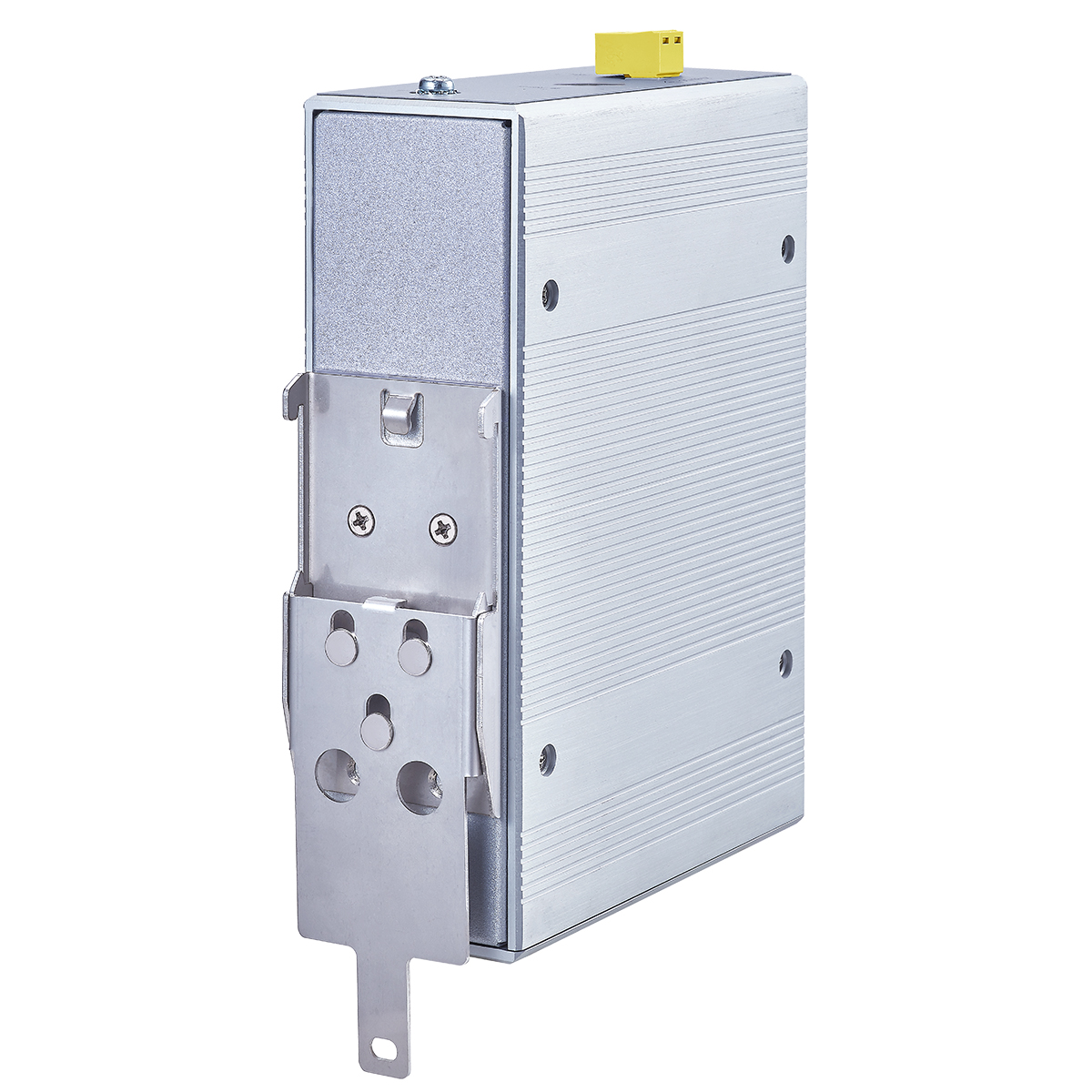

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
869 g (1.9 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9425P-24V-SS | Unmanaged 4 x 10/100/1000 PoE+ & 1 x 10/100/1000 RJ45 & 2 x GbE SFP Switch, Substation Approval |
*Specifications subject to change without prior notice.
| ファイル名 | 発行日 | ダウンロード |
|---|---|---|
| SEN-9425P-24V-SS Datasheet | 2022-09-02 |
|
| SEN-9425P-24V-SS Photo | 2021-08-27 |
|
