SEN-9648P-24V-RW は、監視および WAP 鉄道アプリケーションの熱要件と環境条件を満たすために設計された、8 ポート 10/100/1000 PoE+ ダウンリンクおよび 4 ポート GbE SFP アップリンク管理型産業グレードスイッチです。この PoE+ スイッチは、接続されるとすぐにすべての電力供給デバイス (PD) に電力を供給するプラグアンドプレイ機能を備えた最大 8 ポート PSE (電源供給機器) ポートを特徴としています。ファイバーポートは、他のスイッチやコントロールセンターへの迅速な回復、信頼性の高い長距離伝送のために、ノイズのないギガビットイーサネット伝送を可能にします。
RJ45 タイプのコンソールポートは、ネットワークに問題が発生した場合にアウトバウンドネットワークトラブルシューティングを可能にします。USB ポートは、設定ファイルを保存し、システムログファイルを保存し、ファームウェアをアップグレードするために設計されており、ネットワークのダウンタイムと運用コストを削減します。このスイッチは、産業アプリケーションを優先し、通信中のデータ損失を防ぎ、安定した伝送を確保するためのさまざまな内蔵トラフィック最適化およびネットワークパフォーマンス機能を提供します。このスイッチには、ネットワークを監視するためにサードパーティ製デバイスと互換性のあるトポロジーマップが含まれています。このデバイスは、サイバーセキュリティ基準に準拠しており、脆弱性からネットワークを保護し、資産を守ります。
このスイッチは、産業グレードのコンポーネントで構成されており、工具や危険からデバイスを保護するために高熱伝導性の IP30 アルミニウムケースに封入されています。24V から 57V までの広い入力電力範囲により、追加の電源コンセントを設置することなく、多くの鉄道アプリケーションでデバイスを運用することができます。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点により、停止することなく運用が確保され、電源が失われた場合にはアラートが発生します。振動、衝撃、自由落下、-40℃~75℃ (-40°F~167°F) の温度に耐えられるように設計されており、トンネルなどの場所に適しています。
PoEデバイスのための高電力予算
PoE+（IEEE 802.3at）に準拠し、スイッチは各PoEポートに30Wを供給し、合計240Wの電力予算を実現し、高電力消費デバイスのためのシンプルな「プラグアンドプレイ」PoEを可能にします。
インテリジェントなPoE+機能
接続デバイスを有効または無効にするために、さまざまなポートに対する電力を時間単位または週単位のスケジュールで割り当てます。
冗長電源システム
異なる2つの電源（例：SDR-240P-48およびSDR-240-24）で同時に電力供給されます。
効率的なネットワーク監視と管理
効率的なトラフィック管理と監視のためにSNMP（シンプルネットワーク管理プロトコル）およびRMON（リモートモニタリング）を使用します。
ネットワークの故障を防ぐための帯域幅管理
優先度割り当てとネットワークトラフィック制御のためのQoS（サービス品質）メカニズム。
迅速なネットワーク回復のための冗長リング
Xpressリングによるネットワークの故障検出と回復をミリ秒単位で行います。
極限環境に耐える設計
このデバイスは産業用グレードのコンポーネントで構成され、社内でテストされ、CE、FCC、ROHSなどの国際的な安全機関により過酷な環境条件での信頼性の高い動作が認証されています。極端な温度（-40℃~75℃）への強い耐性と干渉への抵抗力により、このデバイスは複数の機械の周囲の要求の厳しい産業環境でも信頼性を持ちます。EMI（電磁干渉）、ESD（静電気放電）、電源サージ、過電圧、過電流、逆接続に耐えるように設計されています。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP

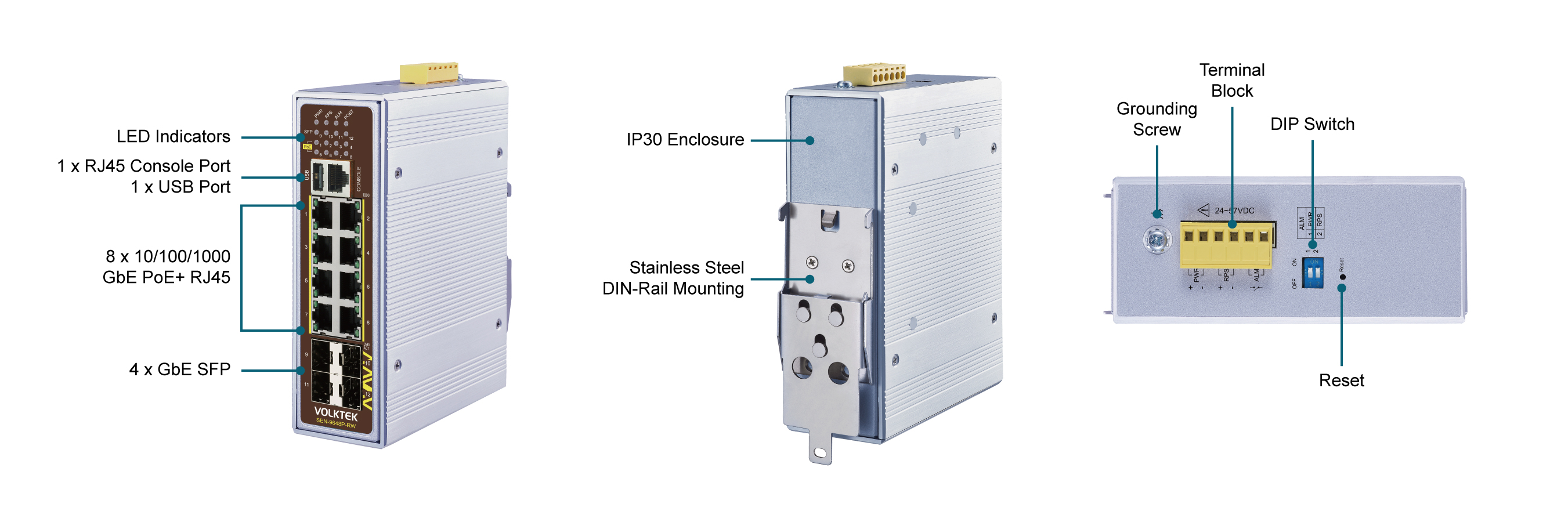

Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24~57V DC
Redundant inputs: 24~57V DC
Connection
Teminal Block
Power Consumption
System: 18W
PoE Power Budget: 240W @ 48V or 124W @ 24V
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)

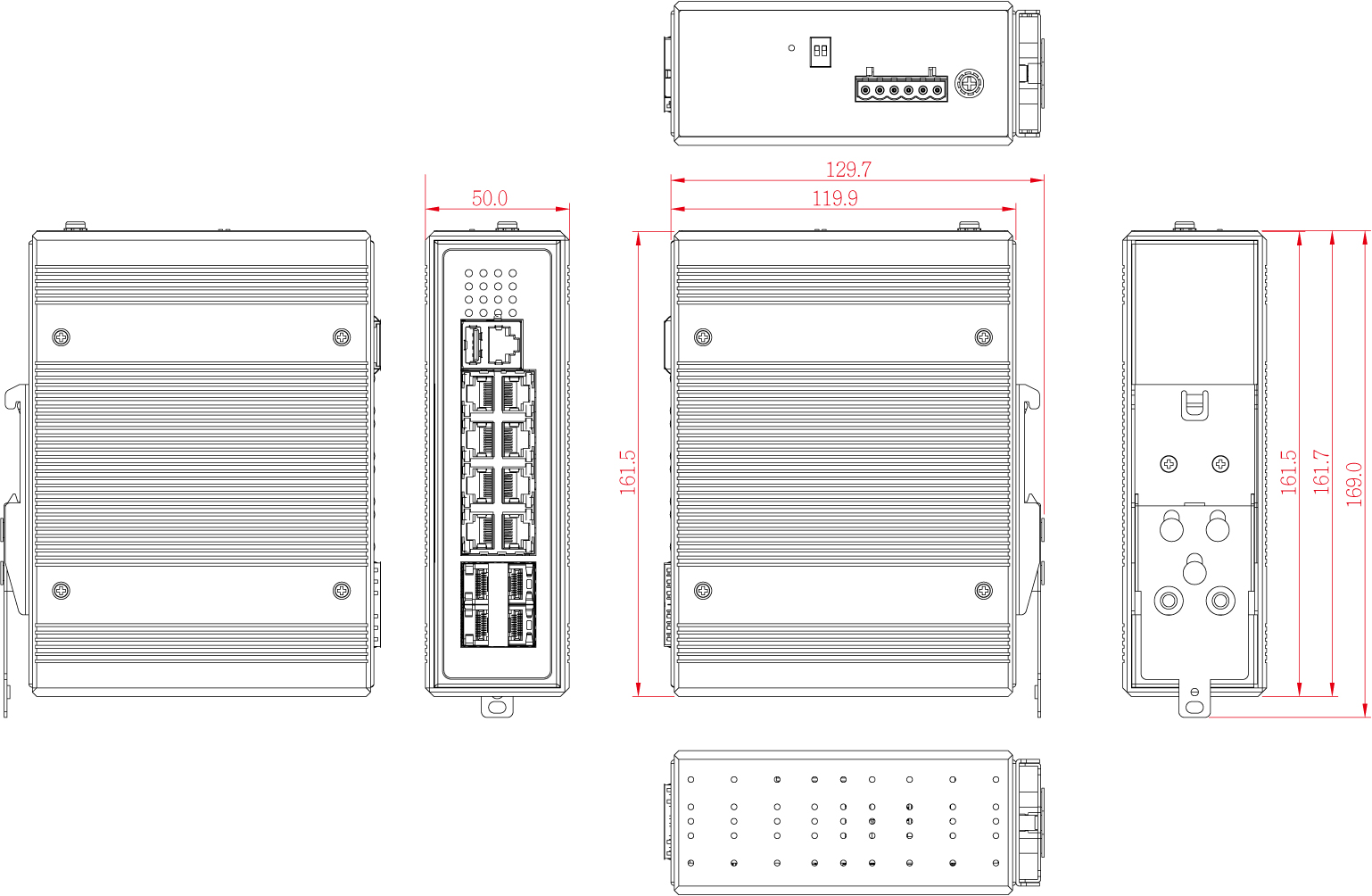

Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| SEN-9648P-24V-RW | Managed 8 x 10/100/1000 PoE+ & 4 x GbE SFP Switch, Railway Approval |
*Specifications subject to change without prior notice.
