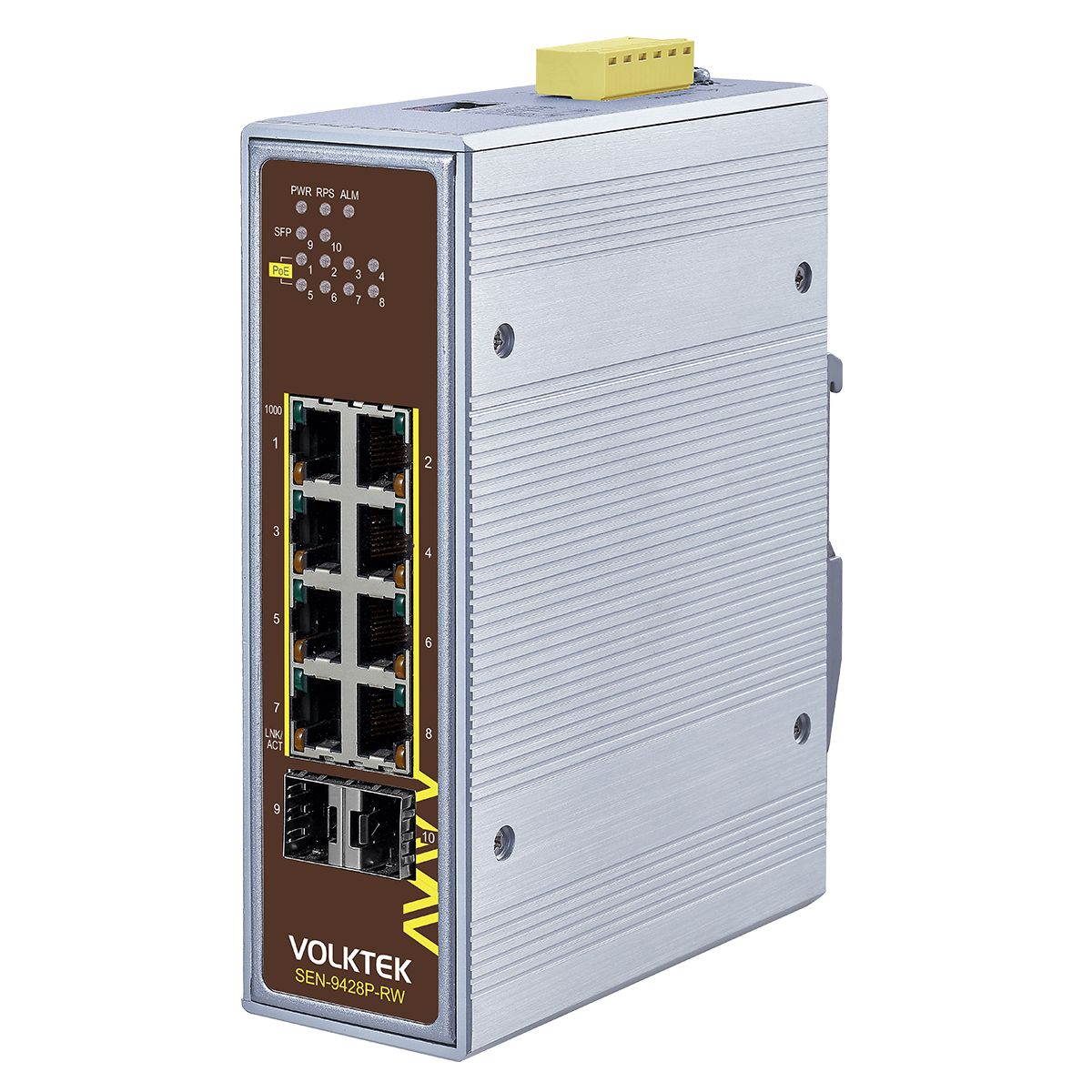

SEN-9428P-24V-RWは、監視およびWAP鉄道アプリケーションの熱要件と環境条件を満たすために設計された、8ポート10/100/1000 PoE+ダウンリンクおよび2ポートFX/GbE SFPアップリンクの非管理型産業グレードスイッチです。このPoE+スイッチは、接続されたすべての給電デバイス（PD）に即座に電力を供給するプラグアンドプレイ機能を備えた最大8ポートのPSE（電源供給機器）ポートを特徴としています。ファイバーポートは、他のスイッチやコントロールセンターへの迅速な回復、信頼性のある長距離のためのノイズフリーのギガビットイーサネット伝送を可能にします。ビデオとデータの安定した伝送を維持するために、デバイスはレート制限とQoS（サービス品質）を使用し、EIP、PROFINET、GOOSEなどのプロトコルを使用する産業アプリケーションを優先します。デバイスは、DIPスイッチを押すことでデータの優先順位と速度設定を変更できます。
このスイッチは、産業グレードのコンポーネントで構成されており、高い熱伝導性を持つIP30アルミニウムケースに収められて、ツールや危険からデバイスを保護します。24Vから57Vまでの広範な入力電力範囲により、追加の電源コンセントの設置なしで多くの変電所アプリケーションで操作できます。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点が、電源が失敗した場合に警告を発して非停止運用を確保します。振動、衝撃、自由落下、-40℃〜75℃ (-40°F〜167°F) の温度範囲に耐えるように設計されており、厳しい環境に適しています。
PoEデバイス向けの高出力バジェット
PoE+（IEEE 802.3at）に準拠したこのスイッチは、各PoEポートに30Wを供給し、合計240Wの電力バジェットを提供し、高電力消費型PoEデバイスのためのシンプルな「プラグアンドプレイ」PoEを可能にします。
堅牢な電気的および電磁的保護
EMI（電磁干渉）、ESD（静電気放電）、電力サージ、過電圧、過電流、逆極性に耐えるように設計されています。
電源入力
電力障害時にアラーム通知を行う6ピン端子ブロック。
デュアルSFPポートによるファイバー接続
ファイバーに基づくデイジーチェーントポロジーの拡張のためのデュアルギガビットSFPポート。
極限環境に対する耐性
このデバイスは産業グレードのコンポーネントで構成されており、社内でテストされ、CE、FCC、ROHSなどの国際的な市場安全機関によって厳しい環境条件での信頼性のある運用のために認証されています。極端な温度（-40℃〜75℃）に対する強い耐性と干渉への抵抗力により、このデバイスは多様な機械がある厳しい産業環境で信頼性を発揮します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1p
Class of Service
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x FX/GbE SFP Slots

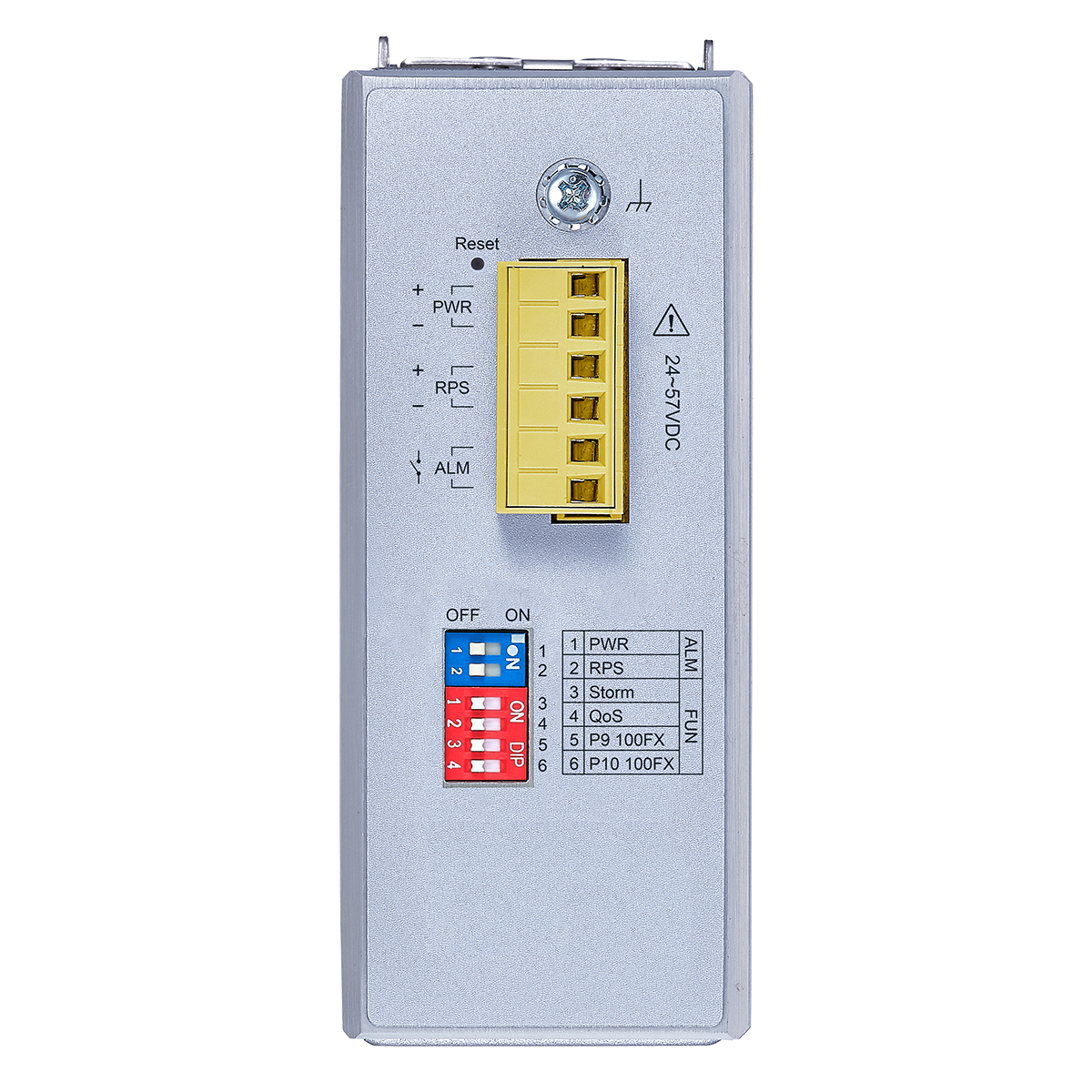

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary input: 24~57V DC
Redundant: 24~57V DC
Connection
Teminal Block
Power Consumption
System: 10W
PoE Power Budget : 124W @ 24V DC
240W @ 48V DC
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)

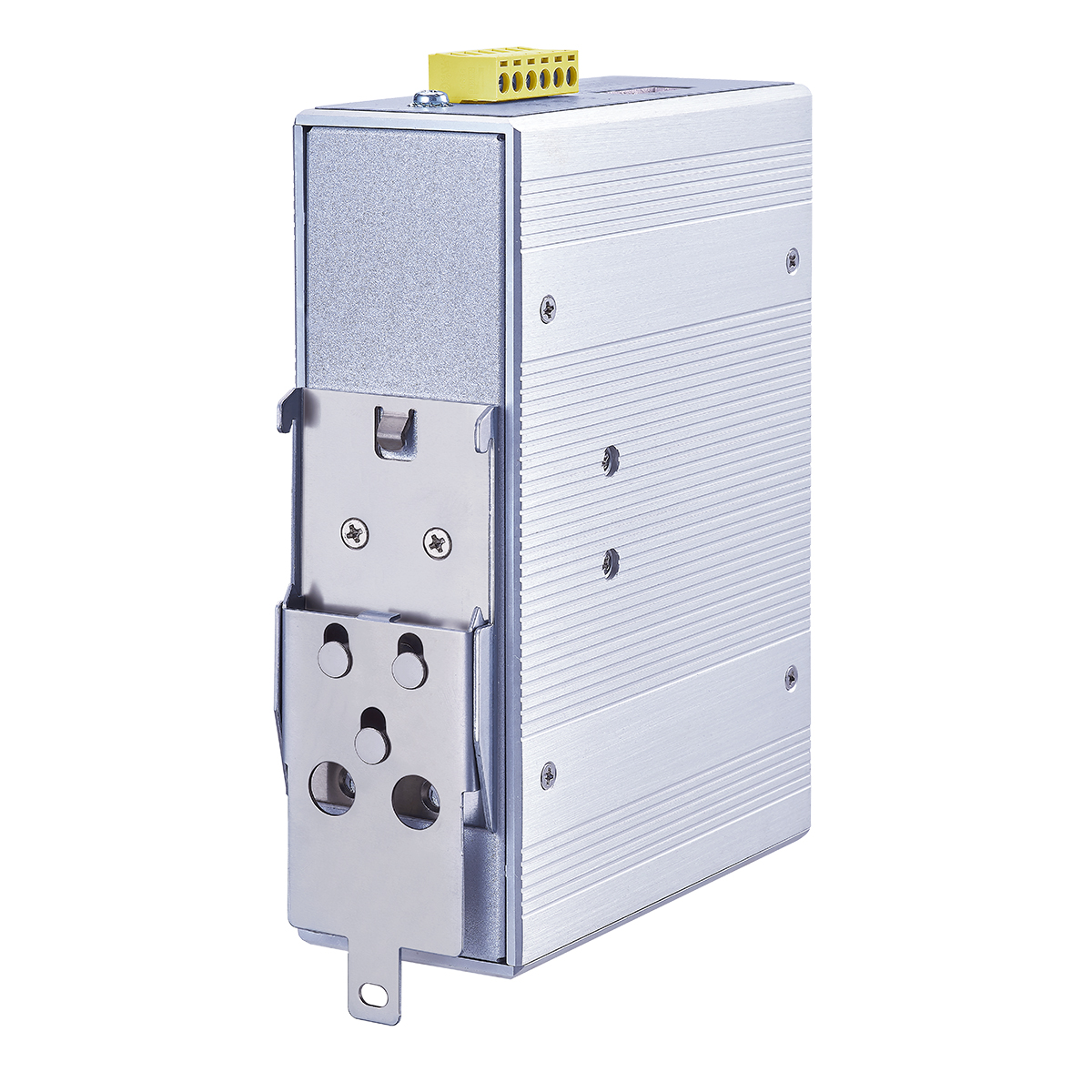

Mounting
DIN-Rail, Wall Mount/Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
930 g (2.1 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9428P-24V-RW | Umanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch, Railway Approval |
*Specifications subject to change without prior notice.
