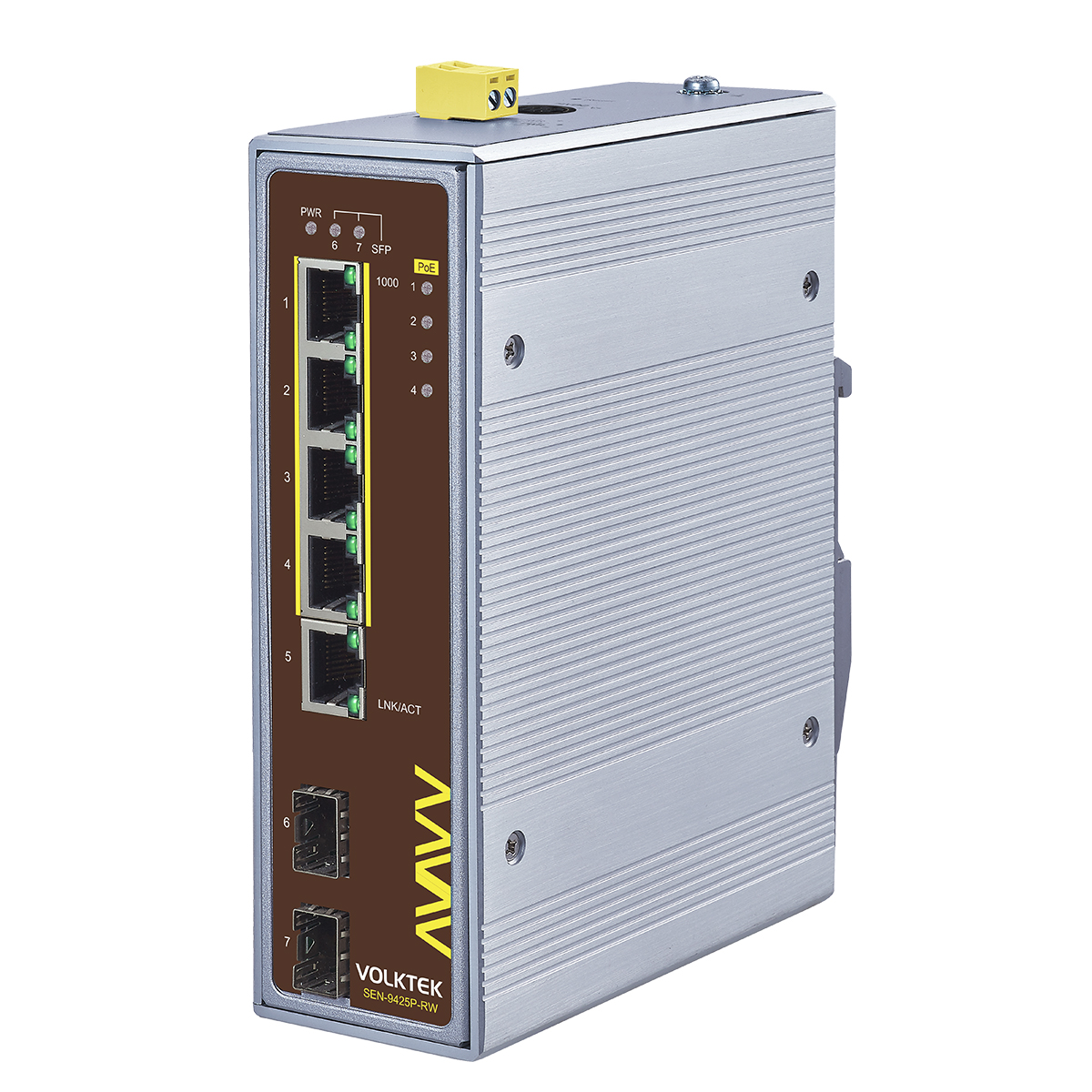

SEN-9425P-24V-RWは、4ポート10/100/1000 PoE+ダウンリンク、1ポート10/100/1000 RJ45ダウンリンク、および2ポートGbE SFPアップリンクを備えた非管理型産業用スイッチで、監視およびWAP鉄道アプリケーションの熱要件と環境条件を満たすように設計されています。このPoE+スイッチは、プラグアンドプレイ機能を持つ最大4ポートのPSE（電源供給装置）ポートを備えており、接続されるとすぐにすべてのPowered Devices（PD）に電力を供給します。ファイバーポートは、他のスイッチや制御センターへの高速回復、信頼性の高い長距離のノイズのないギガビットイーサネット伝送を可能にします。動画とデータの安定した伝送を維持するために、デバイスはレート制限とQoS（サービスの質）を使用し、EIP、PROFINET、GOOSEなどのプロトコルを使用して産業アプリケーションを優先します。

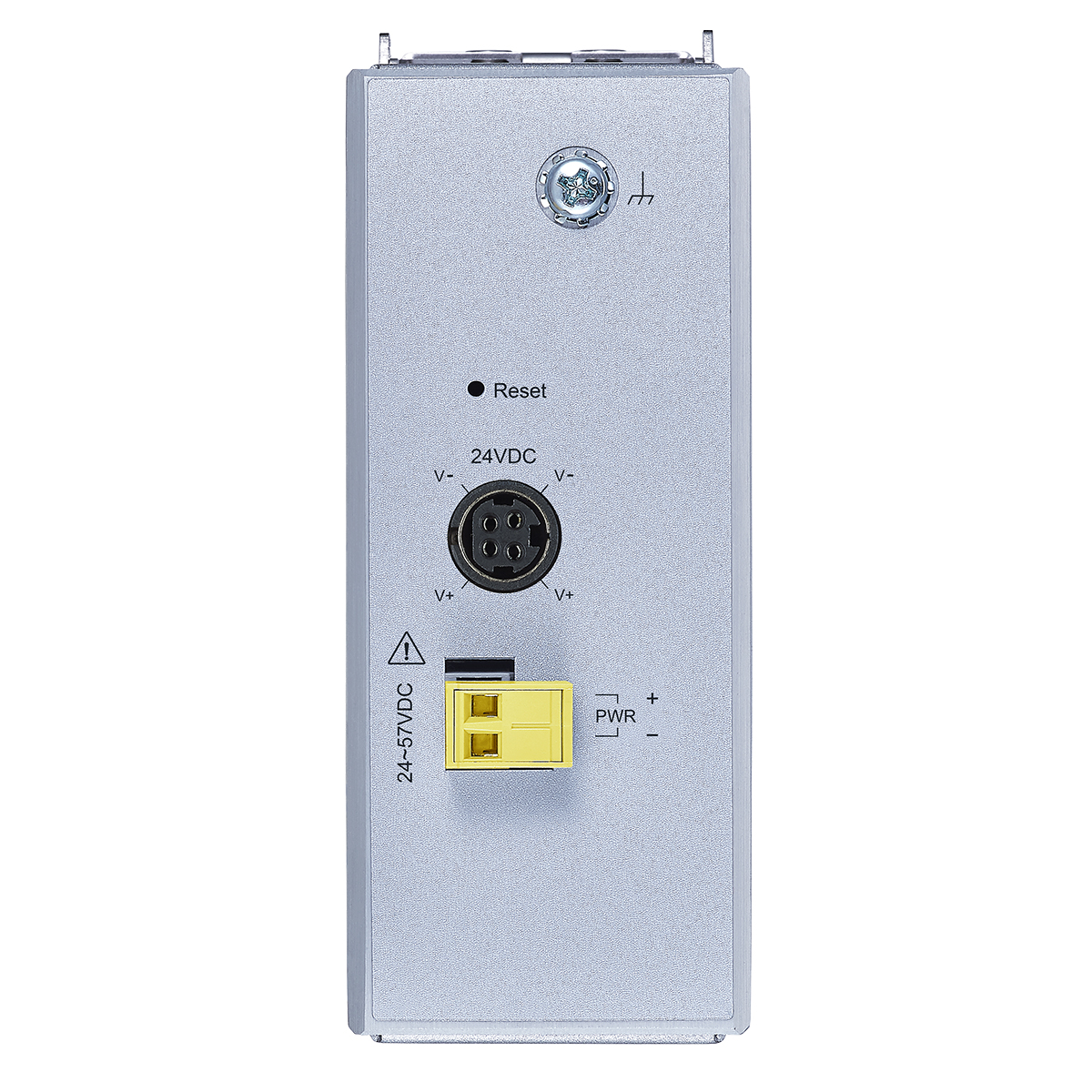

このスイッチは産業用グレードのコンポーネントで構成されており、高い熱伝導率を持つIP30アルミニウムケースに封入されており、デバイスをツールや危険から保護します。24Vから57Vまでの広範な入力電力範囲により、余分な電源コンセントの設置なしに多くの変電所アプリケーションで操作が可能です。デバイスには、2ピン端子ブロックと4ピンミニDINの2つの電源入力方法があり、強い振動の際にデバイスから外れるのを防ぎます。振動、衝撃、自由落下、-40℃～75℃（-40°F～167°F）の温度に耐えるように設計されており、重工業環境に適しています。
PoEデバイスのための高出力予算
PoE+（IEEE 802.3at）に準拠し、各PoEポートに30Wを供給、合計120Wの電力予算を提供し、高出力消費のさまざまなPoEデバイスのためにシンプルな「プラグアンドプレイ」PoEを可能にします。
堅固な電源接続とDINレール取り付け可能（ACからDC）

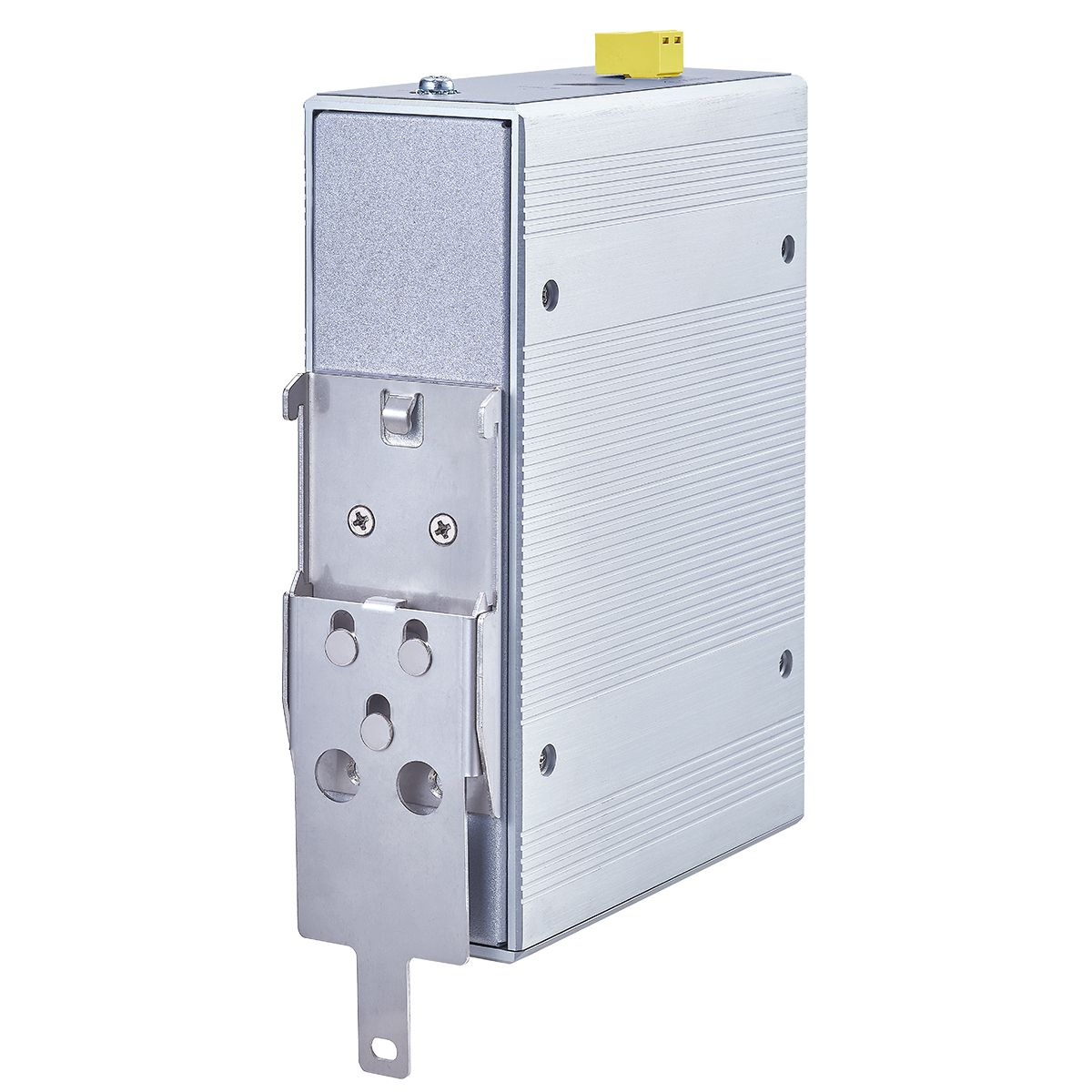

DINレール取り付け可能な電源アダプタ；強い振動中にデバイスから外れるのを防ぐ4ピンミニDINがしっかりと取り付けられます。
革新的なパワーブースト技術
高出力を必要とするPoE/PoE+デバイス用のDC-DCコンバータを使用した24Vから57V DCの電力ブースト。
過酷な環境に対する耐性
このデバイスは産業用グレードのコンポーネントで構成されており、社内でテストされ、CE、FCC、ROHSなどの国際的な市場安全機関によって厳しい環境条件下での信頼性のある動作に対して認証されています。-40℃~75℃の極端な温度に対する高い耐性と干渉に対する抵抗により、このデバイスは多様な機械のある厳しい産業環境でも無敵です。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1p
Class of Service
Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
1 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
LED Panel
PWR, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
24~57V DC
Connection
Teminal Block
Power Consumption
System:14W
PoE Power Budget: 120W
Power Input Polarity Protection
Present
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting
DIN-Rail, Wall Mount/Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
869 g (1.92 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9425P-24V-RW | Unmanaged 4 x 10/100/1000 PoE+ & 1 x 10/100/1000 RJ45 & 2 x GbE SFP Switch, Railway Approval |
*Specifications subject to change without prior notice.
