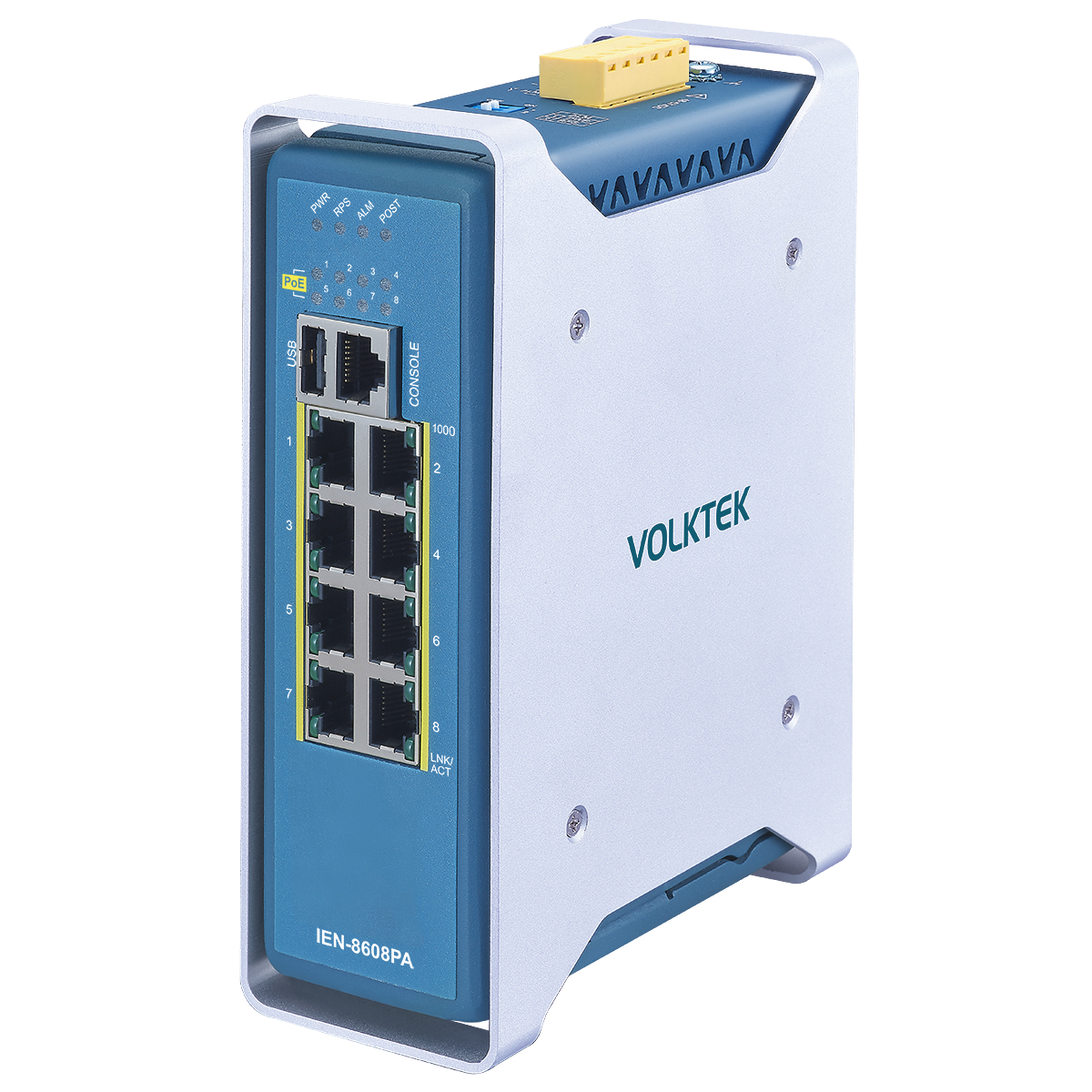

IEN-8608PA-24Vは、工場の接続性やセキュリティアプリケーション向けに主に設計された、高性能な管理型8ポート10/100/1000 GbE PoE+ダウンリンクスイッチです。この産業グレードの管理型PoE+スイッチは、8ポートのPSE（電源供給装置）ポートを備えており、ウェブブラウザから制御される自動機能を使用してすべてのリモート電源供給デバイス（PD）を管理します。RJ45タイプのコンソールポートは、ネットワークの問題発生時にネットワークトラブルシューティングを可能にします。USBポートは設定ファイルの保存、システムログファイルの保存、ファームウェアのアップグレードを目的としており、ネットワークのダウンタイムと運用コストを削減します。このデバイスは、安全なサイバーセキュリティ基準に従ってネットワークを保護します。ネットワークトポロジーマップ機能により、接続デバイスのネットワークを可視化できます。 工業用の厳しい環境での使用を考慮して設計されており、工具や危険からデバイスを保護するために高熱伝導性のIP30アルミケースに収められています。動作温度範囲は-40℃～75℃（-40°F～167°F）です。24Vから57Vの広い入力電圧範囲により、工場のエコシステムやその他の商業/住宅セキュリティアプリケーションで追加の電源コンセントを設置することなく運用できます。接続デバイスが信頼性を持って動作するように、冗長電源供給システムとリレーアラームを使用して電源障害時にアラートを発信します。
堅牢な電気的および電磁的保護
IEN-8608PA-24Vは、EMI（電磁干渉）、ESD（静電放電）、電力サージ、過電圧、過電流、逆極性に耐えるように設計されています。
PoEデバイス用のハイパワーバジェット
IEN-8608PA-24Vは、ポートあたり最大30Wの出力を提供し、ネットワークトラフィックに使用される同じケーブルで電力を供給します。
インテリジェントPoE+機能の搭載
IEN-8608PA-24Vは、接続されたデバイスを有効または無効にするために、時間単位または週単位のスケジュールでさまざまなポートに電力を割り当てる機能を備えています。
冗長電源システム
IEN-8608PA-24Vは、SDR-480P-48電源とIRA-120/IRA-160 DINレールマウント可能なAC-DC電源アダプタなど、2つの異なる電源から同時に電源を供給する設計になっています。一方の電源が故障した場合でも、もう一方が機能し続けるため、システムの信頼性が向上します。停電や電源障害が発生した場合に、アラームで通知する機能が備わっており、管理者が迅速に対応できるようにします。
効率的なネットワーク監視と管理
IEN-8608PA-24Vは、SNMP（Simple Network Management Protocol）およびRMON（Remote Monitoring）プロトコルをサポートしており、効率的なトラフィック管理と監視を実現します。
ネットワークの誤動作を防ぐための帯域幅管理機能
IEN-8608PA-24Vは、QoS（Quality of Service）メカニズムを利用して、ネットワークトラフィックの優先度を割り当て、制御する機能を備えています。
冗長リング技術：監視システムの迅速な回復の実現
IEN-8608PA-24VのXpress Ringは、リンク障害をミリ秒単位で検出し、迅速に回復するための高度な冗長リング技術です。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
1 x RJ45 Console Port
1 x USB Port

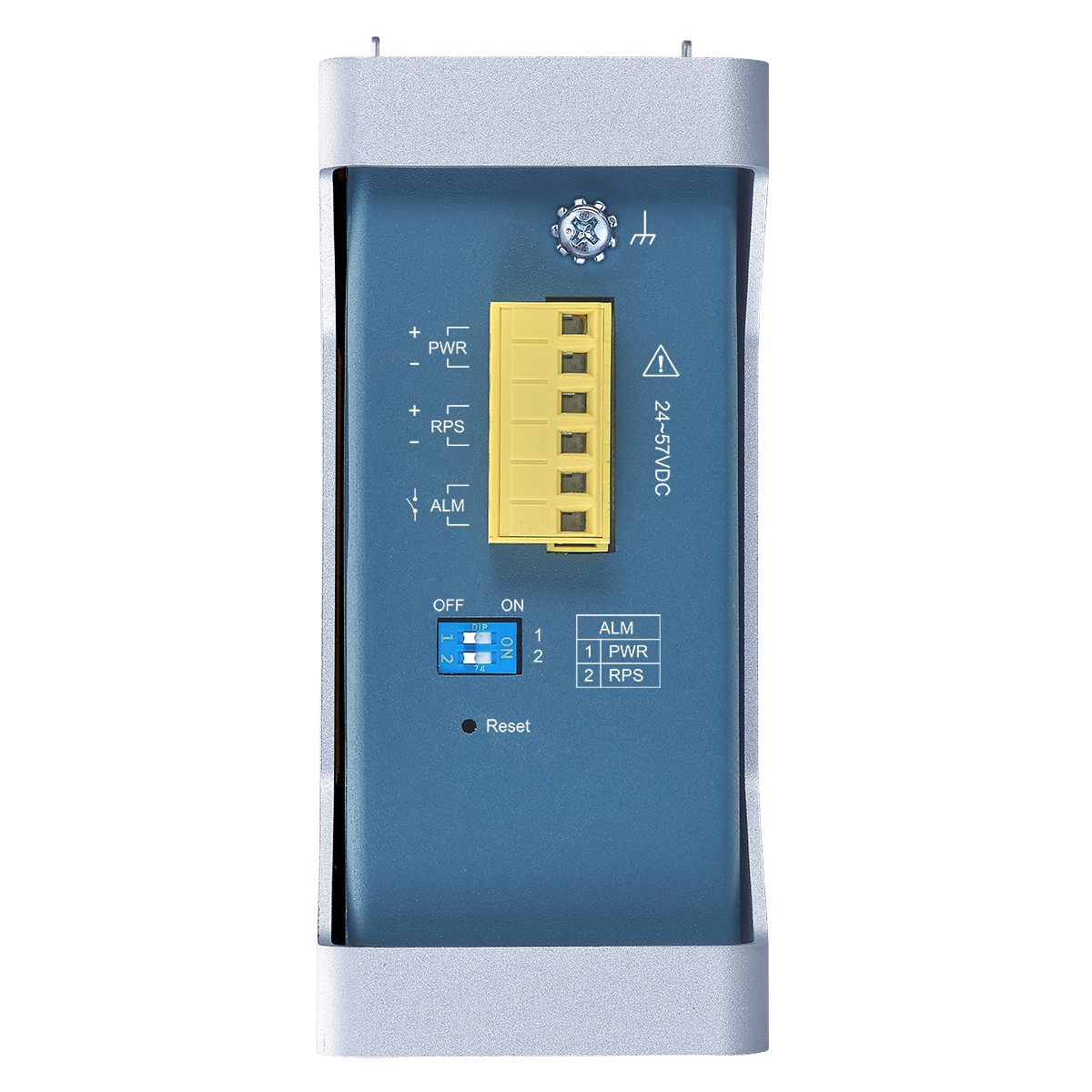

DIP Switch
Primary/Redundant Power Voltage (PWR, RPS) and Drop Alarm (ALM) setting
LED Panel
PWR, RPS, ALM, POST, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24V~57V DC
Redundant inputs: 24V~57V DC
Connection
Teminal Block
Power Consumption
System: 15W
PoE Power Budget: 124W @ 24V DC
240W @ 48V DC
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

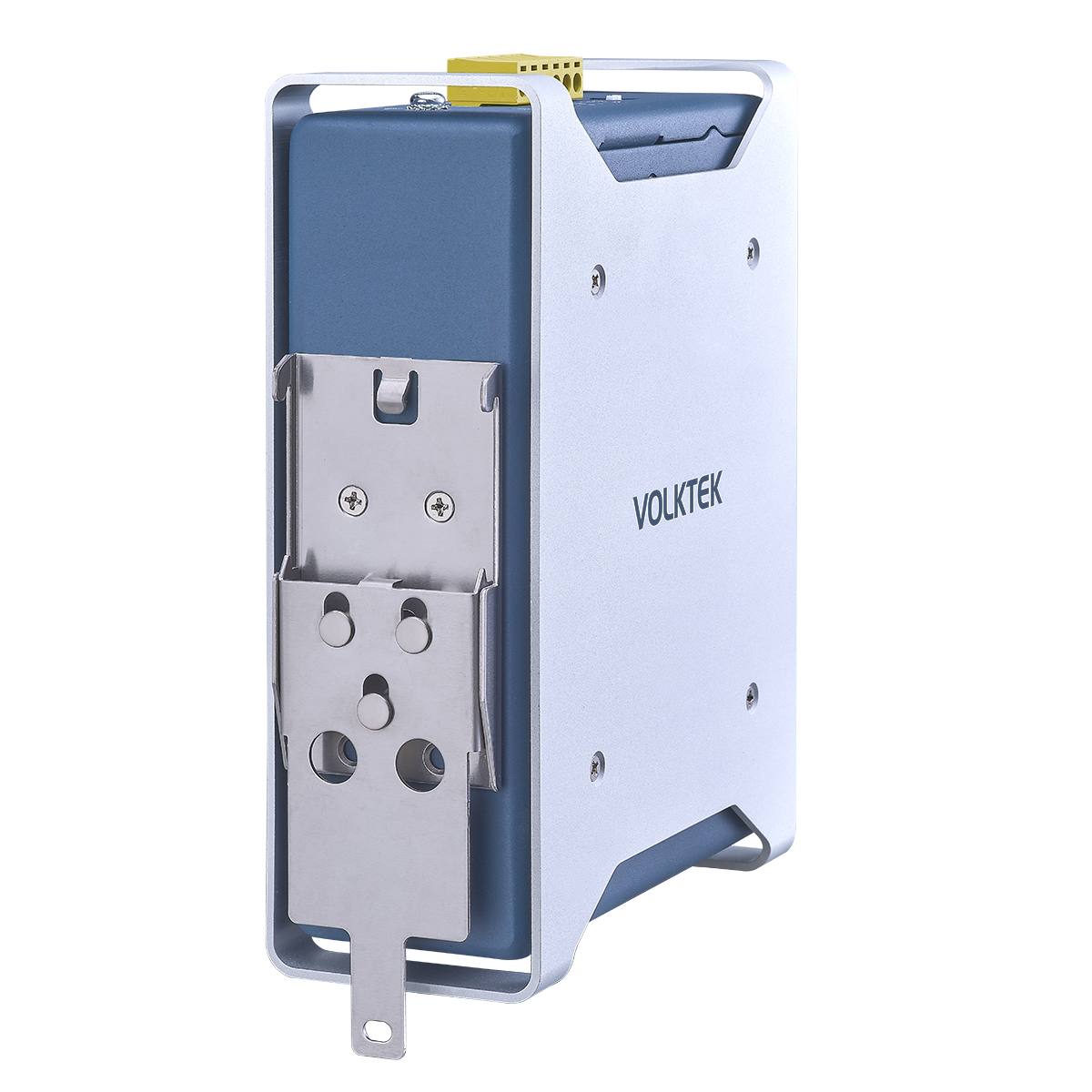

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
935 g (2.1 lb)
Dimension (WxHxD)
50 x 162 x 120 mm (1.97 x 6.36 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8608PA-24V | L2+ Managed 8 x 10/100/1000 PoE+ Switch |
*Specifications subject to change without prior notice.
