INS-8408Aは、8ポートの非管理型スイッチで、10/100/1000 RJ45ダウンリンクを備えており、自動化設定におけるコントローラとデバイス間の通信に使用されます。このデバイスは、多軸ロボットやPLC、HMI、レガシーデバイスなどの周辺機器とともに使用できます。さらに、すべてのポートでオートネゴシエーションを提供し、産業用イーサネットアプリケーションでのデバイスの集約を容易にします。スイッチは、重要な産業データパケットを優先するためのさまざまな内蔵トラフィック最適化およびネットワークパフォーマンス機能を提供します。
このスイッチは、産業用グレードのコンポーネントで構成されており、IP30の金属ケースに封入されているため、工具や危険からデバイスを保護します。振動、衝撃、自由落下、干渉、-40℃~75℃（-40°F~167°F）の温度範囲に耐えるように設計されており、過酷な産業環境に適しています。
堅牢な電気および電磁保護
EMI（電磁干渉）、ESD（静電気放電）、電源サージ、過電圧、過電流、逆極性に耐えるように設計されています。
エコフレンドリーなグリーンイーサネット技術
IEEE802.3azエネルギー効率の良いイーサネット（EEE）に準拠し、自動的に電力消費を調整するグリーンイーサネット技術。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE802.3az
Energy Efficient Ethernet (EEE)

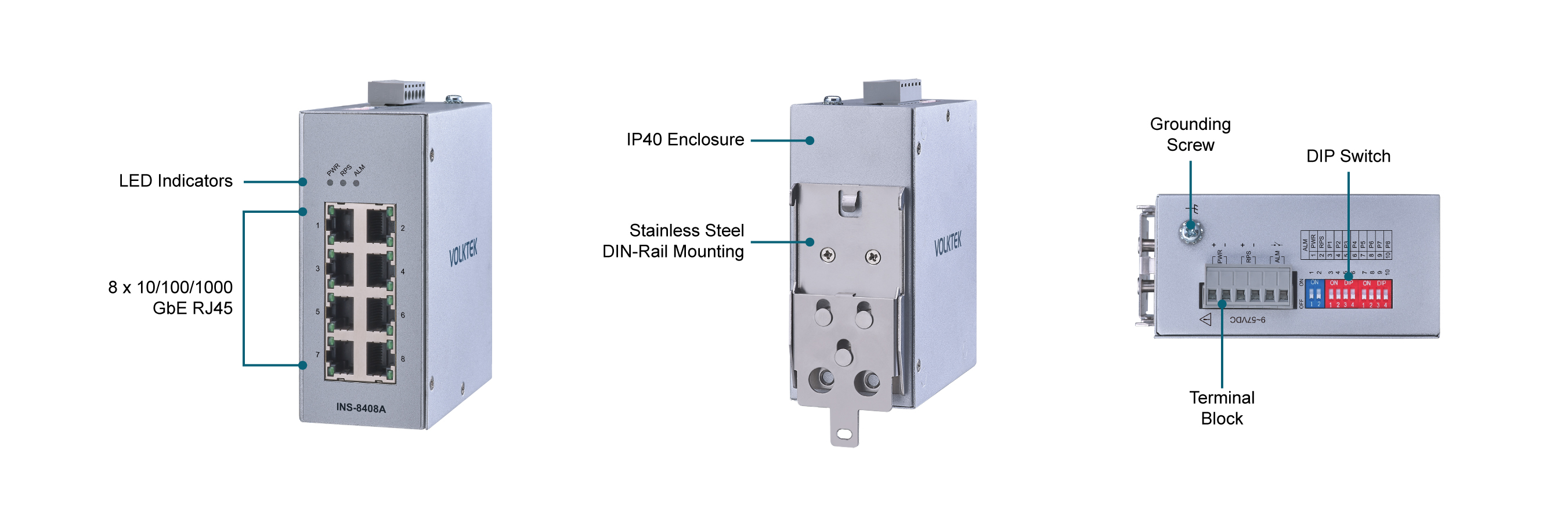

Interface
Ports
8 x 10/100/1000Base-T (RJ45)
Connectors
Terminal Block
DIP Switch
Primary/Redundant (PWR/RPS) power voltage drop alarm setting
Per Port connectivity status alarm setting
LED Panel
PWR, RPS, ALM, 1000M, LNK/ACT
Power
Input Voltage
Primary inputs：9V~57VDC
Redundant inputs：9V~57VDC
Connection
Teminal Block
Power Consumption
5W
Alarm Relay
One relay output, 1 A @ 24V DC
ESD protection
8KV / 15KV
Surge protection
3KV / 6KV (RJ45 Ports Line to ground)
Reverse Polarity
Present
Overload current
Present
Mechanical and Environment
Housing
Metal (IP30 protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
480 g (1.0 lb)

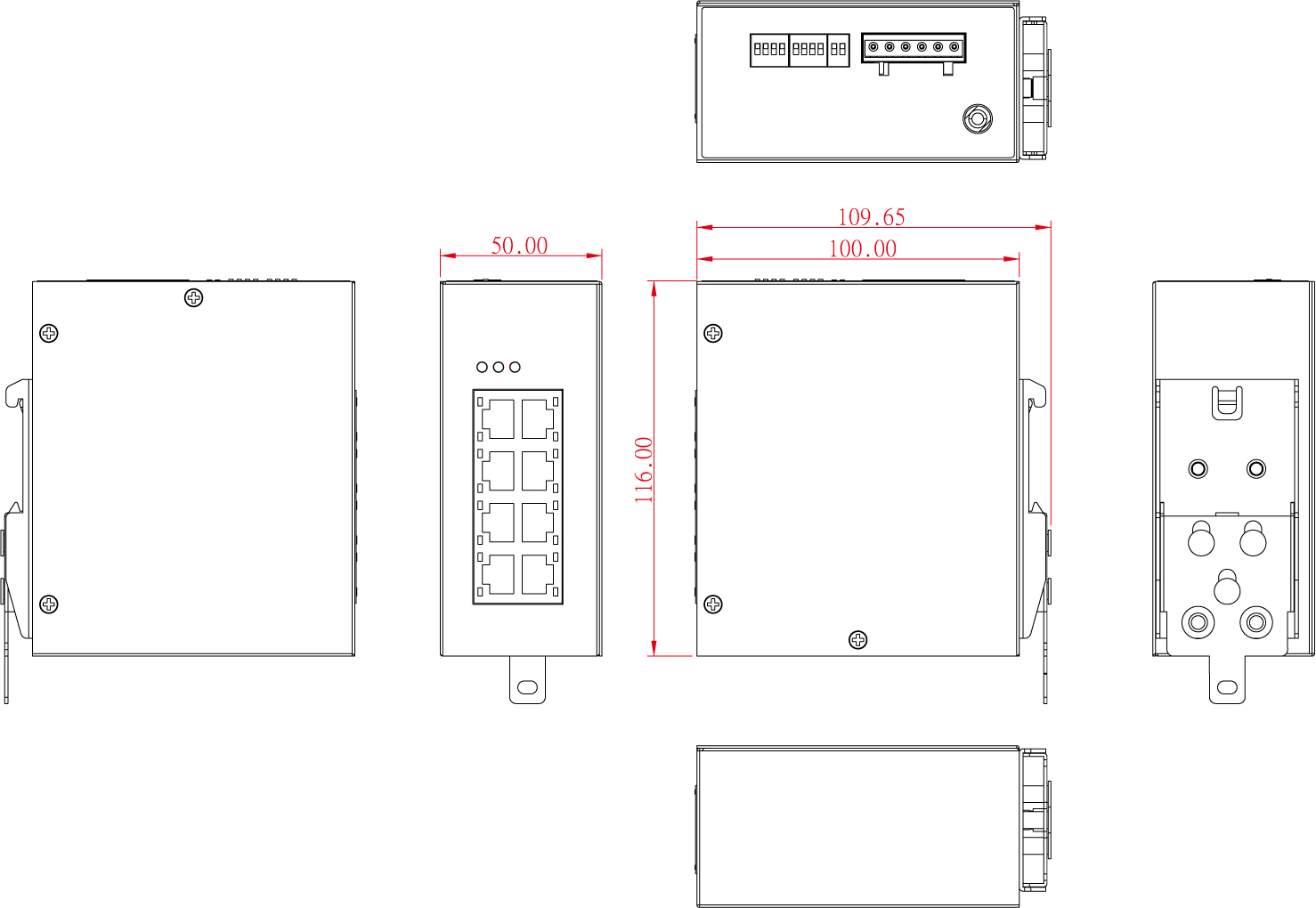

Dimension (WxHxD)
50 x 119.2 x 99.9 mm (1.97 x 4.69 x 3.93 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8408A | Unmanaged 8 x 10/100/1000 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
