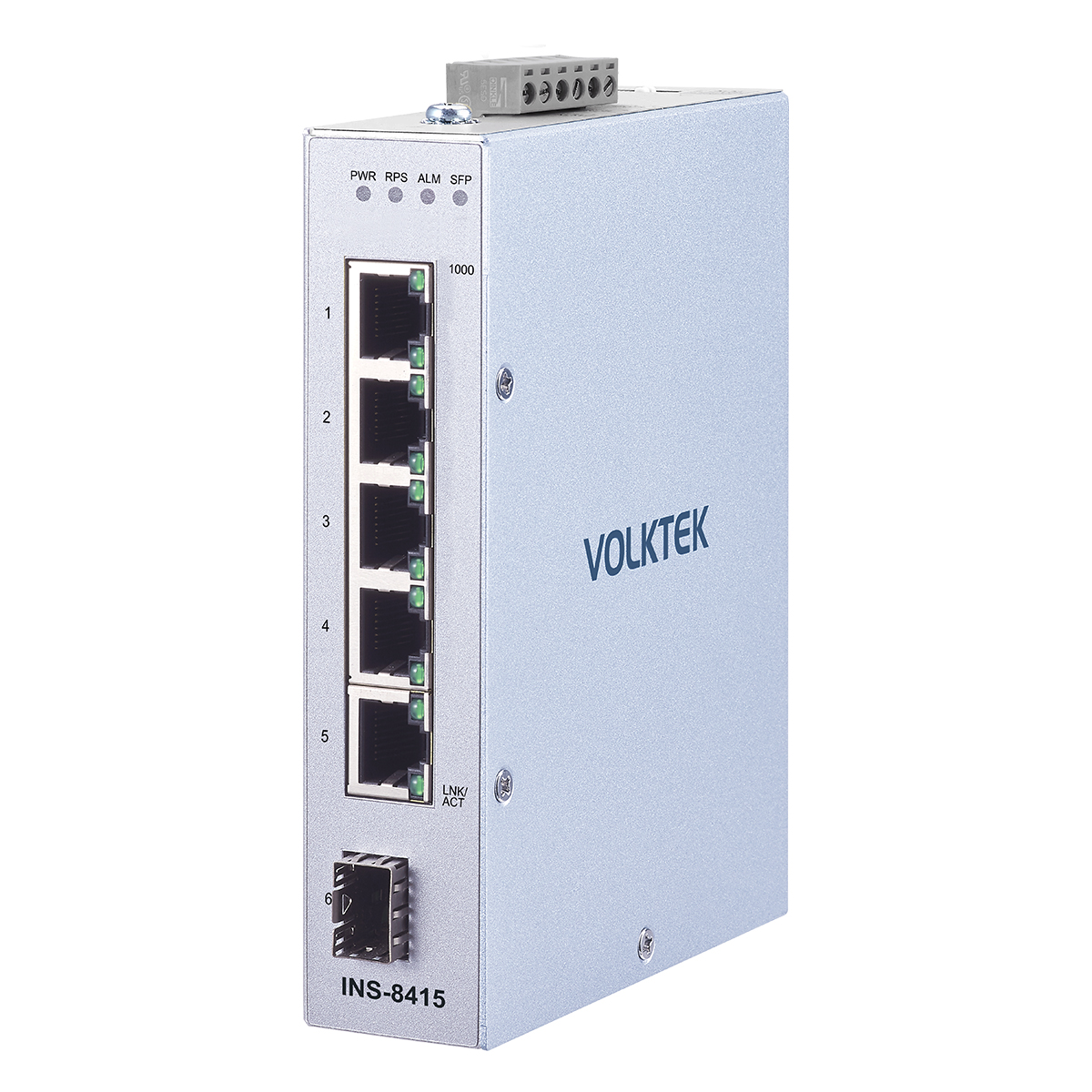

INS-8415は、5ポートの非管理型スイッチで、10/100/1000 RJ45ダウンリンクと1ポートのGbE SFPアップリンクを備えており、自動化設定におけるコントローラとデバイス間の通信に使用されます。このデバイスは、多軸ロボットやPLC、HMI、レガシーデバイスなどの周辺機器とともに使用できます。さらに、すべてのポートでオートネゴシエーションを提供し、産業用イーサネットアプリケーションでのデバイスの集約を容易にします。
このスイッチは、重要な産業データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を実現するためのさまざまな内蔵トラフィック最適化およびネットワークパフォーマンス機能を提供します。
このスイッチは、産業用グレードのコンポーネントで構成されており、IP30の金属ケースに封入されているため、工具や危険からデバイスを保護します。振動、衝撃、自由落下、干渉、-40℃~75℃（-40°F~167°F）の温度範囲に耐えるように設計されており、過酷な産業環境に適しています。
堅牢な電気および電磁保護
EMI（電磁干渉）、ESD（静電気放電）、電源サージ、過電圧、過電流、逆極性に耐えるように設計されています。
簡単なインストール
すべてのポートで自動MDI/MDI-X（媒体依存インターフェース/MDIクロスオーバー）により、他のスイッチやハブへの簡単な接続が可能です。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
1 x GbE SFP Slot
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary: 20~57V DC
Redundant: 20~57V DC
Connection

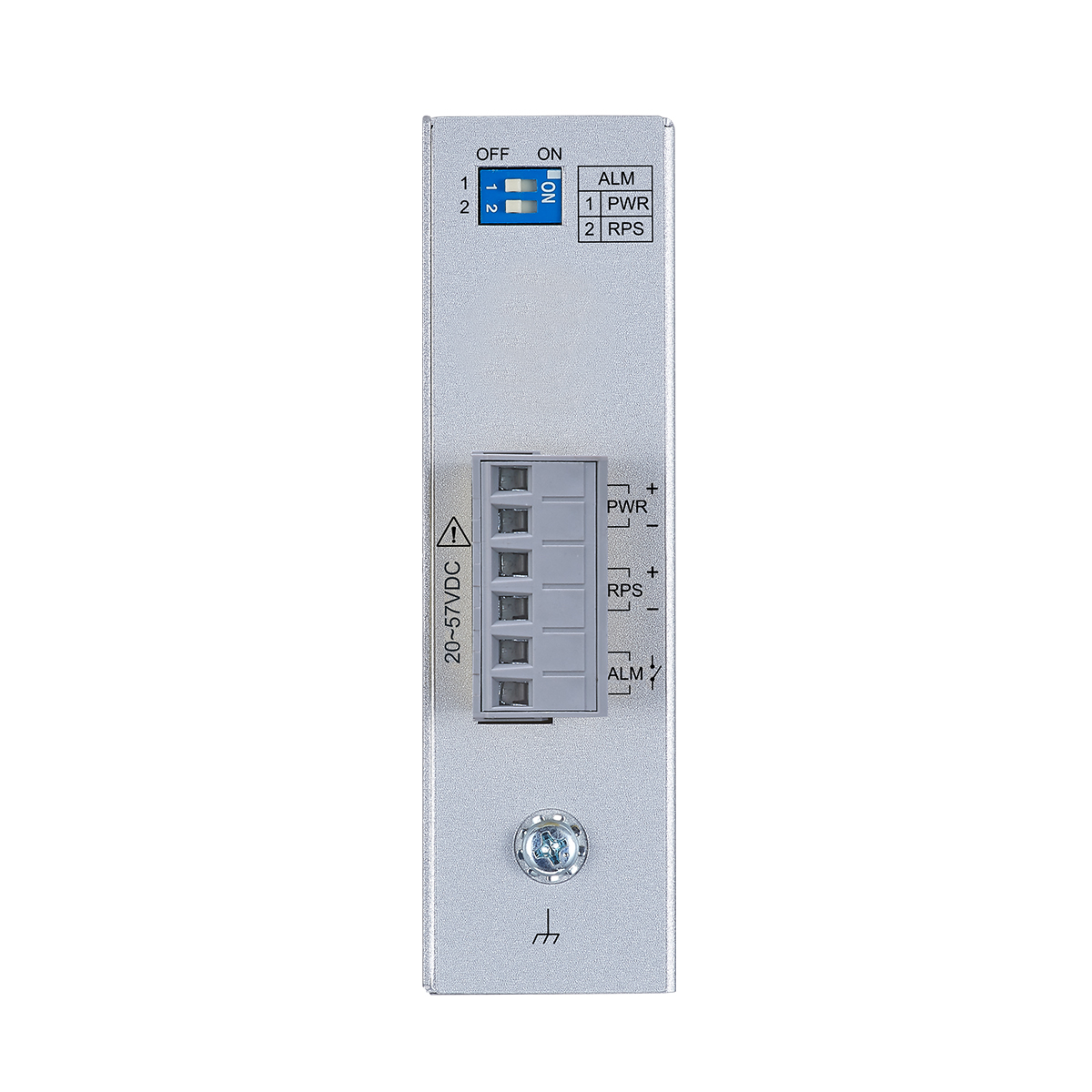

Terminal block, Mini-DIN
Power Input Polarity Protection
Present
Power Voltage Drop Alarm
Primary/Redundant Power Input
Alarm Relay
One relay output, 1 A @ 24V DC
Power Consumption
10W
Mechanical and Environment
Housing
Metal Case (IP30 protection)
Mounting

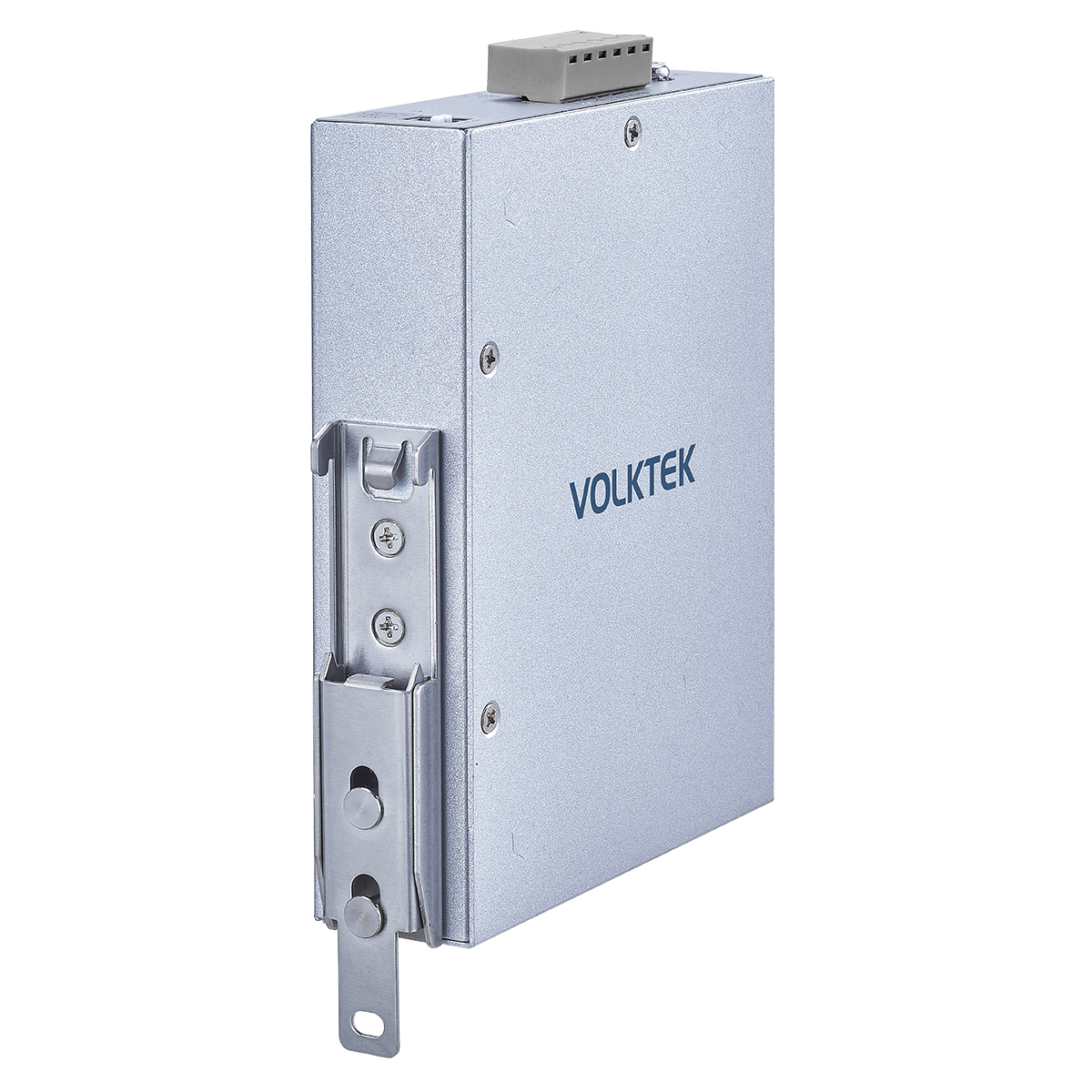

DIN-Rail, Wall Mount (Optional)
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Dimension (WxHxD)
31 x 139.4 x 118.2 mm (1.22 x 5.49 x 4.65 in)
Weight
510 g (1.1 lb)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| INS-8415 | Umanaged 5 x 10/100/1000 RJ45 & 1 x GbE SFP Industrial Switch |
*Specifications subject to change without prior notice.
