IEN-8408P-24V
製品特徴
  • 8つの10/100/1000 PoE+ポート(1ポートあたり最大30Wの電力供給)
  • 802.1pタグによるQoS機能をサポートし、ネットワークトラフィックの優先順位を設定することで、産業アプリケーションにおけるEIP(EtherNet/IP)、PROFINET、GOOSEの重要な制御データを優先的に扱い、遅延を最小限に抑えることが可能
  • 広範な入力電圧範囲(24V〜57V)で、工場のフロアや一般的な監視アプリケーションに最適
  • 端子台には冗長電源とアラームリレー接点を備えており、ノンストップ動作を確保
  • 動作温度範囲:-40℃~75℃ (-40°F~167°F) 、IP30アルミニウムハウジング
  • -40°C-75°C
  • 30W
  • DIN Rail
  • IP Code30
  • PoE+
  • Redundant Power
  • ROHS CE FC
製品概要

INS-8408P-24Vは、シンプルなプラグアンドプレイ設計を特徴とする産業用アンマネジードスイッチで、特に監視およびインターネットアクセスポイントアプリケーションに最適です。8ポートの10/100/1000 PoE+ダウンリンクポートを備えており、多数の受電デバイス(PD)に電力を供給しながら、データ通信も同時に行えます。最大100メートルの距離にある受電デバイス(PD)に電力を供給できるため、複数の電源コンセントを設置する必要がなく、コストを削減できます。すべてのPSEポートとLANポートは、互換性のあるデバイスを自動的に検出し、追加のインストールが不要です。ポートベースのQoSにより、トラフィックに優先順位を付けられ、特にEthernet/IP、PROFINET、GOOSEパケットに対して産業用QoSが適用されます。また、VLANパススルーの機能により、 継続的なパケット転送を行い、異なるネットワークセグメント間のデータフローをスムーズにします。さらに、LLDPフィルタにより、システムを監視し、ネットワークトポロジマップでスイッチを視覚化できる機能を持ち、管理が容易です。

INS-8408P-24Vは、産業環境の厳しい条件に対応するように設計されています。IP30アルミニウムケースに収められており、工具や外的危険からデバイスを保護します。-40°Cから75°C(-40°Fから167°F)までの温度範囲に対応しており、高い熱伝導率を備えているため、極端な環境下でも信頼性のあるパフォーマンスを提供します。広範な入力電力範囲(24V〜57V)により、追加の電源コンセントの設置を必要とせず、工場のエコシステムやその他の商業および住宅用セキュリティアプリケーションでの運用が可能です。接続されたデバイスの安定した動作を確保するために冗長電源システムを搭載しており、電源障害が発生した際にはリレーアラームによって即座に通知します。これにより、システムの信頼性が向上し、重要なアプリケーションの運用が保障されます。

機能

PoEアプリケーション:スマート監視システムとワイヤレスアクセスポイントの構築

IEN-8408P-24Vは、Type 1およびType 2 PoE(IEEE 802.3at)に準拠しており、1ポートあたり最大30Wの電力を供給できます。これにより、エネルギー効率の高いアプリケーションに最適です。また、シンプルな「プラグアンドプレイ」機能を備えており、受電デバイス(PD)が接続されるとすぐに相互作用が始まり、追加の設定なしで簡単に使用することができます。この特性により、迅速な展開が可能で、運用の手間を大幅に軽減します。


VLANパススルー:データパケットを安定して連続的に転送する能力

VLANパススルー機能は、管理されていないスイッチにおいてデータ伝送の損失を防ぐために非常に有効です。この機能により、VLANタグ付きフレームがそのまま通過できるため、ネットワークの安定性と信頼性が向上します。


ネットワークパフォーマンスの最適化

制御センターや他のデバイスへのリアルタイムデータ伝送は非常に重要です。QoS(Quality of Service)およびフロー制御機能を利用することで、スイッチはデータ伝送を優先し、パフォーマンスを向上させます。


産業用プロトコル優先度

IEN-8408P-24Vは、Ethernet/IP、PROFINET、およびGOOSEのトラフィックに優先順位を付け、重要なデータパケット(例えば、監視カメラの映像や音声データなど)が遅延なく送信されるようにします。これにより、リアルタイムのアプリケーションのパフォーマンスが向上し、全体的なネットワークの効率も向上します。


LLDPフィルタリング機能:効率的にデバイスを検出

IEN-8408P-24Vのアンマネージドスイッチは、プラグアンドプレイのネットワークソリューションとして非常に便利で、最新かつ将来性のあるネットワークを構築する際に複雑さを排除できます。LLDPフィルタを活用することで、ネットワーク内のデバイスの誤検出やフラッピング問題を防ぎます。これにより、デバイスが頻繁に接続と切断を繰り返すことがなくなり、安定したネットワーク運用が実現します。


電源障害保護:冗長電源入力とリレー出力アラーム

IEN-8408P-24Vは、2つの電源とアラームに同時に接続されることで、電源の冗長性を確保しています。主電源が機能しなくなった場合、自動的に代替電源に切り替わり、電源障害が発生したことを技術者に通知するアラームが作動します。この仕組みにより、システムのダウンタイムを最小限に抑え、常に安定した運用が可能になります。信頼性の高い電源管理により、重要な機器やサービスの継続的な稼働が保障されます。


過酷な環境に耐える設計

IEN-8408P-24Vは、産業用グレードのコンポーネントで構築されており、CE、FCC、ROHSなどの国際的な安全認証を取得しています。このため、信頼性と耐久性が保証され、過酷な環境でも安心して使用できます。高い品質基準を満たしているため、さまざまな用途に対応する信頼性の高いネットワークソリューションとして適しています。(-40℃~75℃ / -40°F~167°F)の広い温度範囲に耐えられるため、さまざまな過酷な環境での使用に適しています。また、干渉への抵抗力も高いため、多様な機械の周囲でも信頼性の高い動作が期待できます。


仕様

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3ab

1000BASE-T

IEEE 802.3

Nway Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.3af

Power over Ethernet

IEEE 802.3at

Power over Ethernet Plus

IEEE 802.1p

Class of Service

Interface

Ports

8 x 10/100/1000BASE-T PSE Ports

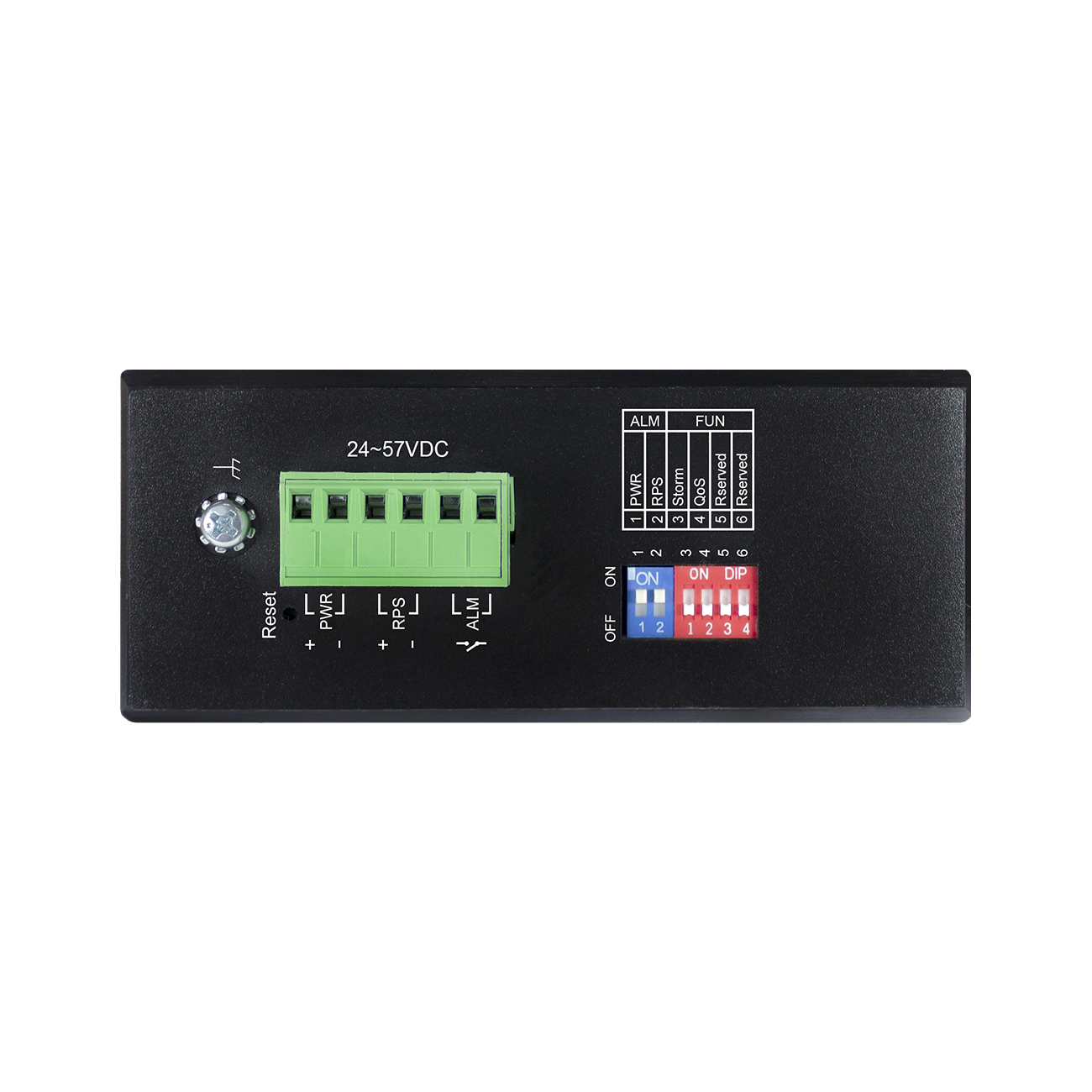

DIP Switch

Power voltage drop alarm setting (PWR & RPS),

Broadcast strom control setting (STORM),

Port-based QoS setting (QoS on P1 & P2)

LED Panel

PWR, RPS, ALM, PoE, 1000, LNK/ACT

Power

Input Voltage

Primary inputs: 24~57V DC

Redundant inputs: 24~57V DC

Connection

Teminal Block

Power Consumption

System:12W

PoE Power Budget: 124W @ 24V DC;

240W @ 48V DC

Alarm Relay

One relay output, 1A @ 24V DC

Mechanical and Environment

Housing

Aluminum (IP30 Protection)

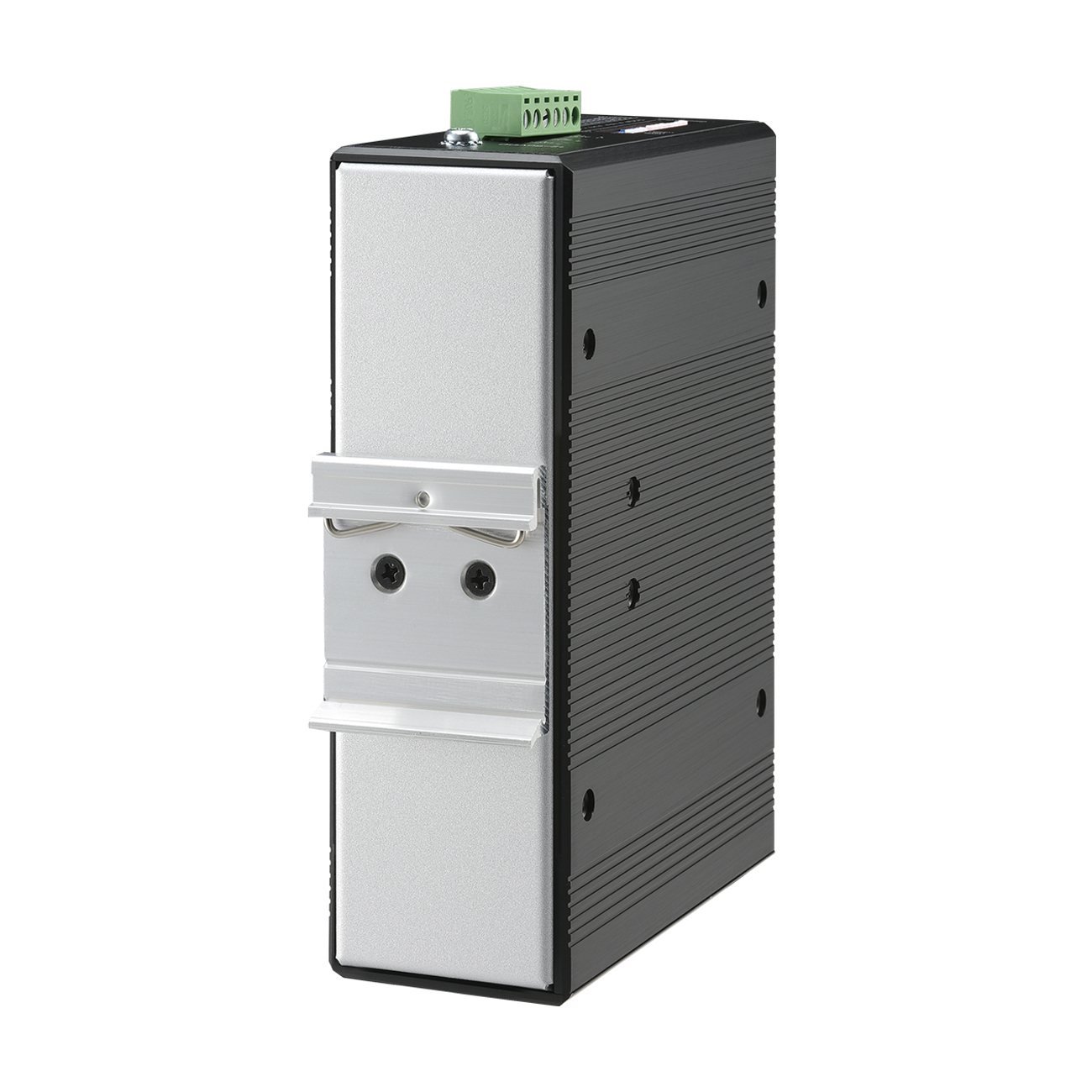

Mounting

DIN-Rail

Operating Temperature

-40°C~75°C (-40°F~167°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

920 g (2 lb)

Dimension (WxHxD)

50 x 162 x 120 mm (1.97 x 6.36 x 4.72 in)



Ordering Information

Model Description
IEN-8408P-24V Unmanaged 8 x 10/100/1000 PoE+ Switch



*Specifications subject to change without prior notice.
