INS-8424Pは、プラグアンドプレイの設計を特徴とした産業用アンマネジードスイッチで、特に監視およびインターネットアクセスポイントアプリケーションに最適です。4ポートの10/100/1000 PoE+ダウンリンクポートを搭載し、1ポートのFX/GbEマルチレートSFPアップリンクにより、多様なネットワーク接続ニーズに対応します。最大100メートルの距離にある受電デバイス（PD）に電力を供給できるため、複数の電源コンセントが不要になり、コストを削減できます。すべてのPSEポートとLANポートは、互換性のあるデバイスを自動的に検出し、追加のインストールが不要です。SFPポートはノイズのない長距離伝送を提供し、安定した通信が可能です。ポートベースのQoSにより、トラフィックに優先順位を付けられ、特にEthernet/IP、PROFINET、GOOSEパケットに対して産業用QoSが適用されます。また、VLANパススルーの機能により、 継続的なパケット転送を行い、異なるネットワークセグメント間のデータフローをスムーズにします。さらに、LLDPフィルタにより、システムを監視し、ネットワークトポロジマップでスイッチを視覚化できる機能を持ち、管理が容易です。
INS-8424Pは、産業用アプリケーションにおいて信頼性の高いネットワーク接続を提供し、様々な厳しい環境条件に対応するための優れたソリューションとなっています。IP30アルミニウムケースに封入されており、工具や外的危険からデバイスを保護します。-40°Cから75°C（-40°Fから167°F）という広い温度範囲での動作が可能で、高い熱伝導率を備えています。冗長電源システムを搭載し、電源障害が発生した際にはリレーアラームによって迅速に通知します。さらに、4ピンミニDINコネクタを使用しており、強い振動のある環境でもデバイスがしっかりと取り付けられ、切断されるリスクを軽減します。
PoEアプリケーション：スマート監視システムとワイヤレスアクセスポイントの構築
INS-8424Pは、Type 1およびType 2 PoE（IEEE 802.3at）に準拠しており、1ポートあたり最大30Wの電力を供給できます。これにより、エネルギー効率の高いアプリケーションに最適です。また、シンプルな「プラグアンドプレイ」機能を備えており、受電デバイス（PD）が接続されるとすぐに相互作用が始まり、追加の設定なしで簡単に使用することができます。この特性により、迅速な展開が可能で、運用の手間を大幅に軽減します。
VLANパススルー：データパケットを安定して連続的に転送する能力
VLANパススルー機能は、管理されていないスイッチにおいてデータ伝送の損失を防ぐために非常に有効です。この機能により、VLANタグ付きフレームがそのまま通過できるため、ネットワークの安定性と信頼性が向上します。
電源障害保護：冗長電源入力とリレー出力アラーム
INS-8424Pは、2つの電源とアラームに同時に接続されることで、電源の冗長性を確保しています。主電源が機能しなくなった場合、自動的に代替電源に切り替わり、電源障害が発生したことを技術者に通知するアラームが作動します。この仕組みにより、システムのダウンタイムを最小限に抑え、常に安定した運用が可能になります。信頼性の高い電源管理により、重要な機器やサービスの継続的な稼働が保障されます。
過酷な環境に耐える設計
INS-8424Pは、産業用グレードのコンポーネントで構築されており、CE、FCC、ROHSなどの国際的な安全認証を取得しています。このため、信頼性と耐久性が保証され、過酷な環境でも安心して使用できます。高い品質基準を満たしているため、さまざまな用途に対応する信頼性の高いネットワークソリューションとして適しています。（-40℃~75℃ / -40°F~167°F）の広い温度範囲に耐えられるため、さまざまな過酷な環境での使用に適しています。また、干渉への抵抗力も高いため、多様な機械の周囲でも信頼性の高い動作が期待できます。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.1p
Class of Service

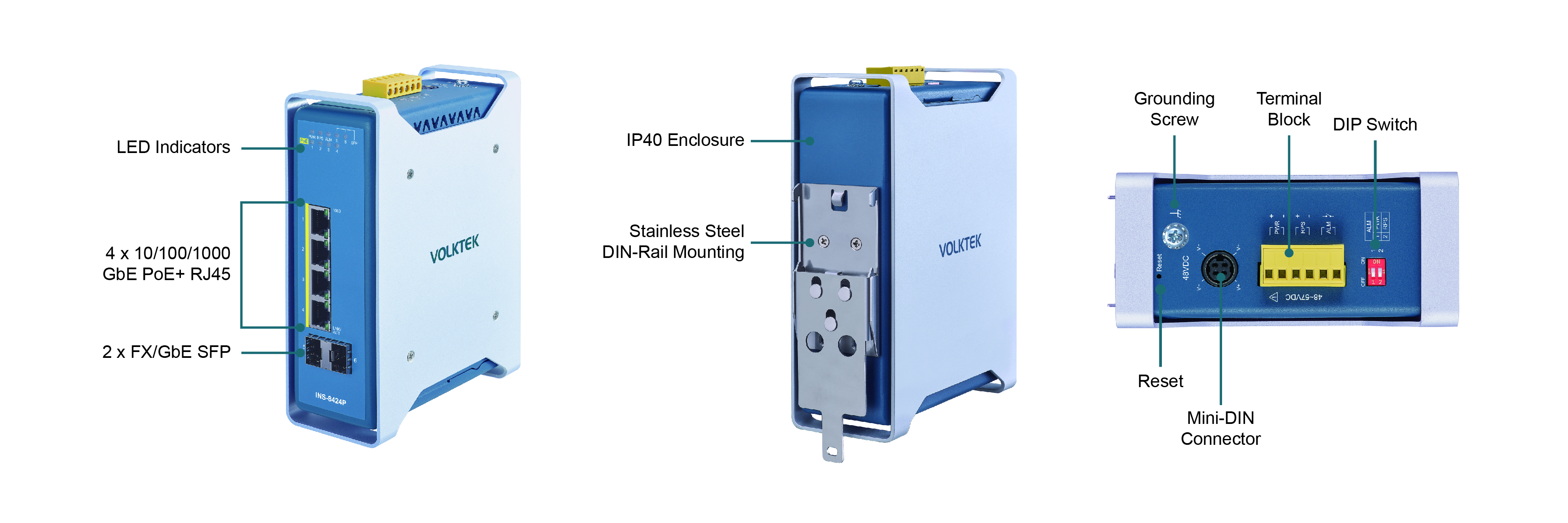

Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
2 x GbE SFP Slots

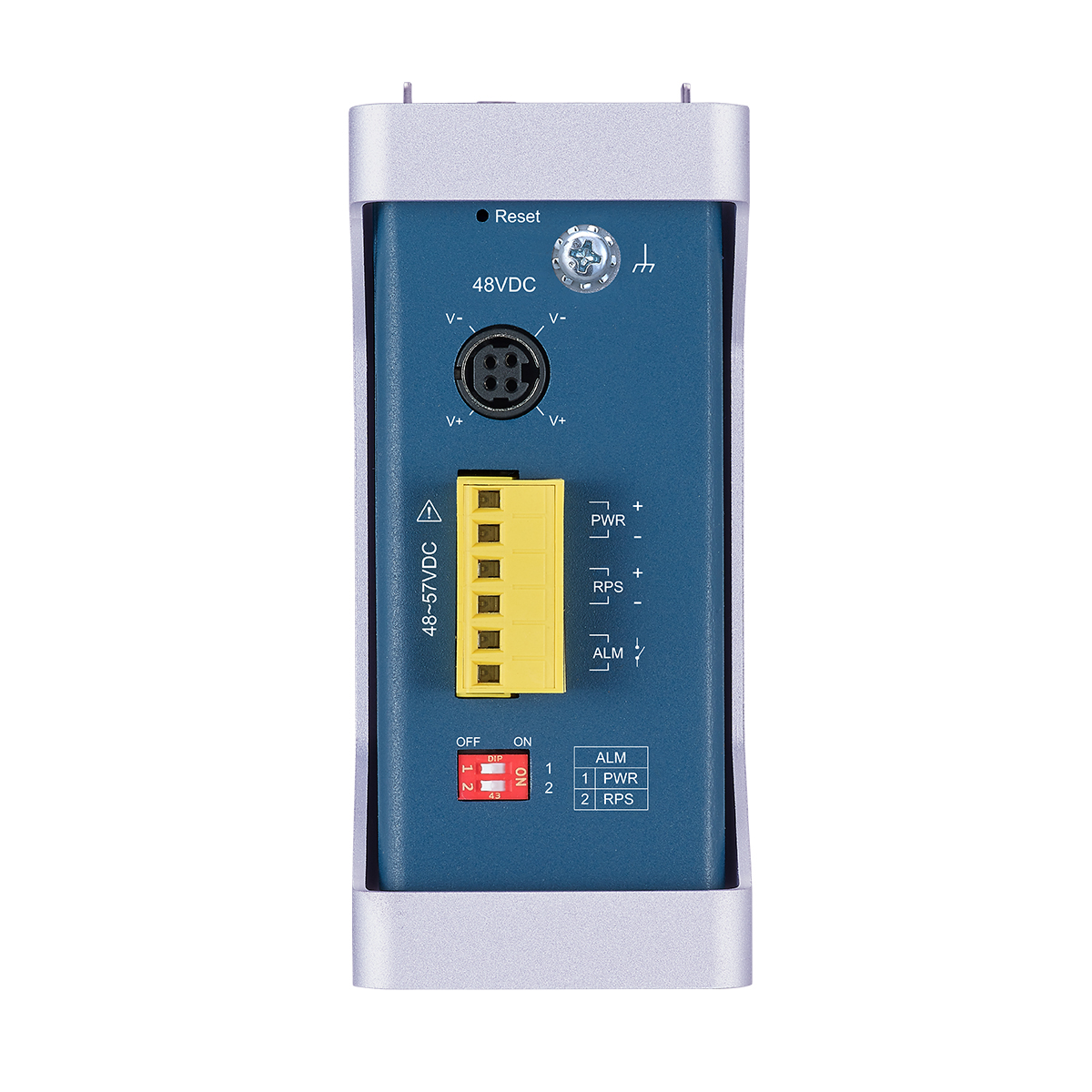

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 48V~57V DC
Redundant inputs: 48V~57V DC
Connection
Teminal Block, Mini-DIN
Power Consumption
System: 10W
PoE Power Budget: 120W
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

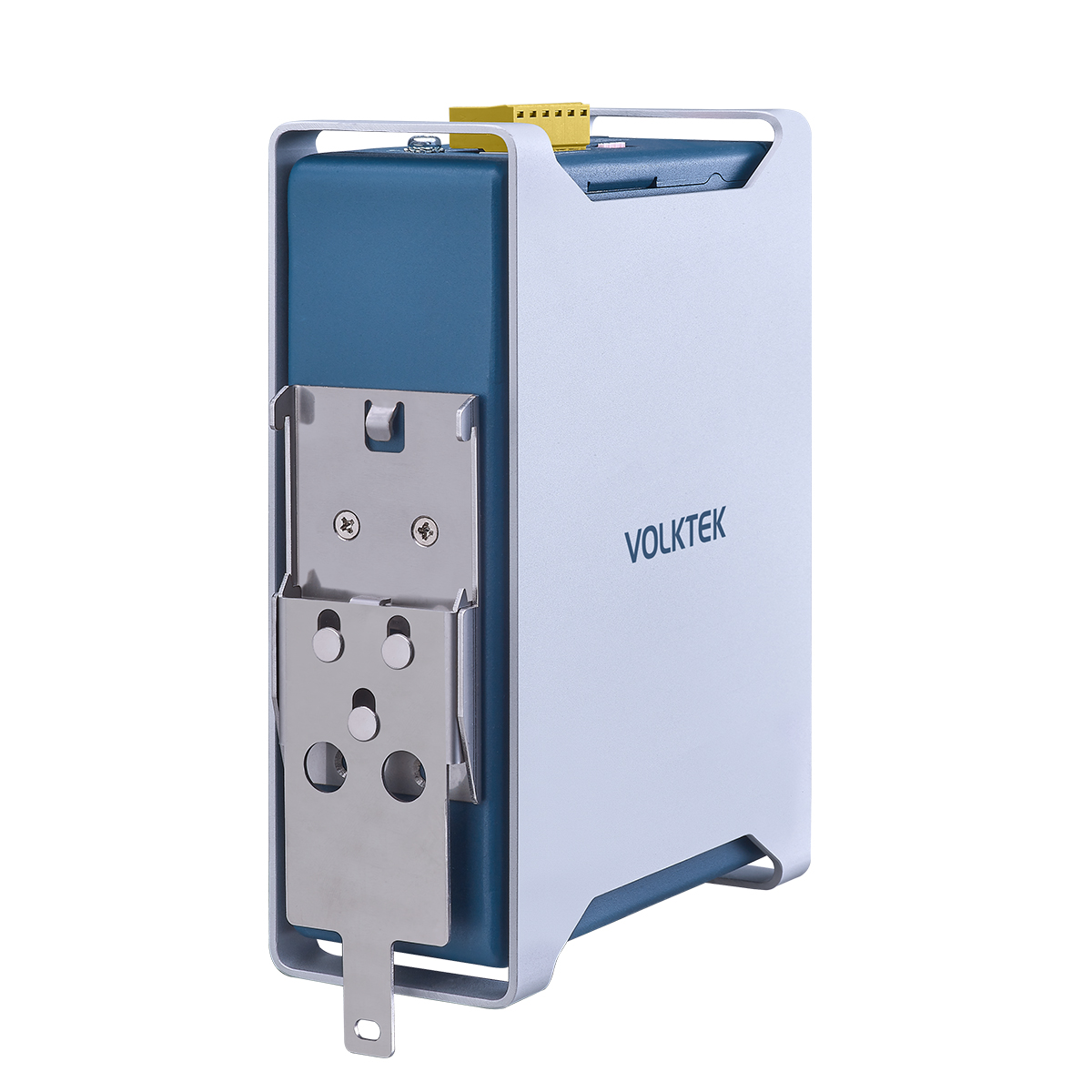

Mounting
DIN-Rail
Wide Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
740 g (1.6 lb)

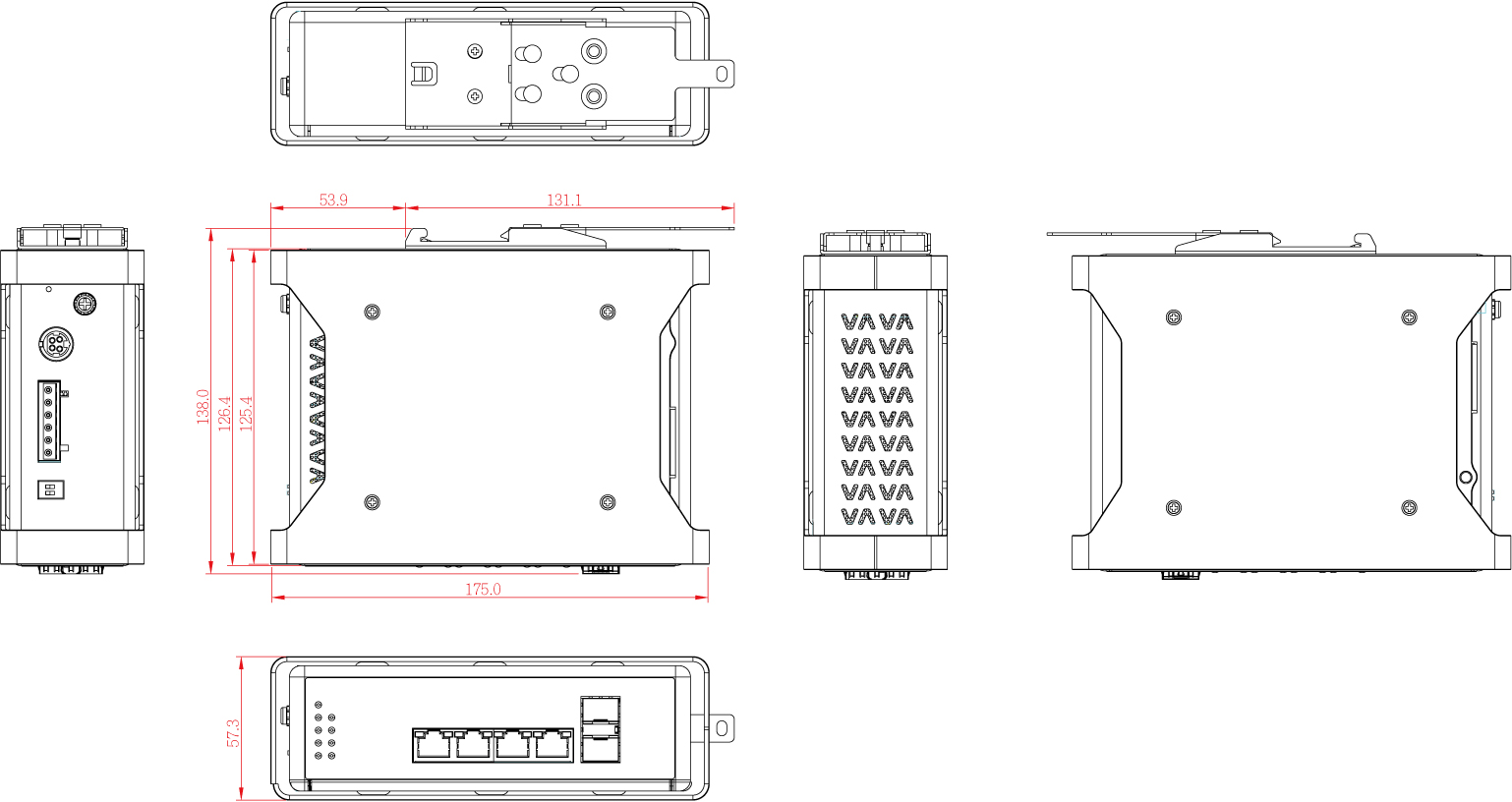

Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8424P | Unmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP Switch |
*Specifications subject to change without prior notice.
