INS-8224P
製品特徴
  • 4つの10/100/1000 PoE+ポート(1ポートあたり最大30Wの電力供給)
  • 2つのGbE SFPアップリンクポート(制御センターへの長距離高速ファイバー接続及びカスケード用)
  • VLANパススルー(VLANパケットをドロップまたは変更せずに転送し、パケット損失を防止)
  • 端子台には冗長電源とアラームリレー接点を備えており、ノンストップ動作を確保
  • 動作温度範囲:-10℃ to 60℃ (14°F~140°F)、IP30メタルハウジング
  • -10°C-60°C
  • 30W
  • DIN Rail
  • IP Code30
  • PoE+
  • Redundant Power
  • Surge Protection
  • ROHS CE FC
製品概要

INS-8224Pは、シンプルなプラグアンドプレイ設計のアンマネージドスイッチで、監視システムやインターネットアクセスポイントアプリケーションに最適です。4ポートの10/100/1000 PoE+ダウンリンクポートと、2ポートのGbE SFPアップリンクを搭載しています。最大100メートルの距離にある受電デバイス(PD)に電力を供給できるため、複数の電源コンセントが不要になり、コストを削減できます。すべてのPSEポートとLANポートは、互換性のあるデバイスを自動的に検出し、追加のインストールが不要です。SFPポートはノイズのない長距離伝送を提供し、安定した通信が可能です。ポートベースのQoSにより、トラフィックに優先順位を付けられ、特にEthernet/IP、PROFINET、GOOSEパケットに対して産業用QoSが適用されます。また、VLANパススルーの機能により、 継続的なパケット転送を行い、異なるネットワークセグメント間のデータフローをスムーズにします。さらに、LLDPフィルタにより、システムを監視し、ネットワークトポロジマップでスイッチを視覚化できる機能を持ち、管理が容易です。

INS-8224Pは、エアコンのない厳しい屋内環境向けに設計されており、IP30の金属ケースに封入されています。この堅牢な設計により、工具や外部の危険からデバイスをしっかりと保護します。動作温度範囲は-10°Cから60°C(14°Fから140°F)で、さまざまな環境条件に対応可能です。さらに、接続されたデバイスの安定した動作を確保するために、冗長電源システムを備えており、電源障害が発生した際にはリレーアラームによって迅速に警告を発信します。この機能により、システムの信頼性が向上し、重要な機器の運用が常に保障されるため、安心して使用できます。

機能

PoEアプリケーション:スマート監視システムとワイヤレスアクセスポイントの構築

INS-8224Pは、Type 1およびType 2 PoE(IEEE 802.3at)に準拠しており、1ポートあたり最大30Wの電力を供給できます。これにより、エネルギー効率の高いアプリケーションに最適です。また、シンプルな「プラグアンドプレイ」機能を備えており、受電デバイス(PD)が接続されるとすぐに相互作用が始まり、追加の設定なしで簡単に使用することができます。この特性により、迅速な展開が可能で、運用の手間を大幅に軽減します。


VLANパススルー:データパケットを安定して連続的に転送する能力

VLANパススルー機能は、管理されていないスイッチにおいてデータ伝送の損失を防ぐために非常に有効です。この機能により、VLANタグ付きフレームがそのまま通過できるため、ネットワークの安定性と信頼性が向上します。


電源障害保護:冗長電源入力とリレー出力アラーム

INS-8224Pは、2つの電源とアラームに同時に接続されることで、電源の冗長性を確保しています。主電源が機能しなくなった場合、自動的に代替電源に切り替わり、電源障害が発生したことを技術者に通知するアラームが作動します。この仕組みにより、システムのダウンタイムを最小限に抑え、常に安定した運用が可能になります。信頼性の高い電源管理により、重要な機器やサービスの継続的な稼働が保障されます。


過酷な環境に耐える設計

INS-8224Pは、産業用グレードのコンポーネントで構築されており、CE、FCC、ROHSなどの国際的な安全認証を取得しています。このため、信頼性と耐久性が保証され、過酷な環境でも安心して使用できます。高い品質基準を満たしているため、さまざまな用途に対応する信頼性の高いネットワークソリューションとして適しています。-10℃から60℃(14°Fから140°F)の広い温度範囲に耐えられるため、さまざまな過酷な環境での使用に適しています。また、干渉への抵抗力も高いため、多様な機械の周囲でも信頼性の高い動作が期待できます。

仕様

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3ab

1000BASE-T

IEEE 802.3z

1000BASE-SX/LX

IEEE 802.3

Nway Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.3af

Power over Ethernet

IEEE 802.3at

Power over Ethernet Plus

IEEE 802.1p

Class of Service

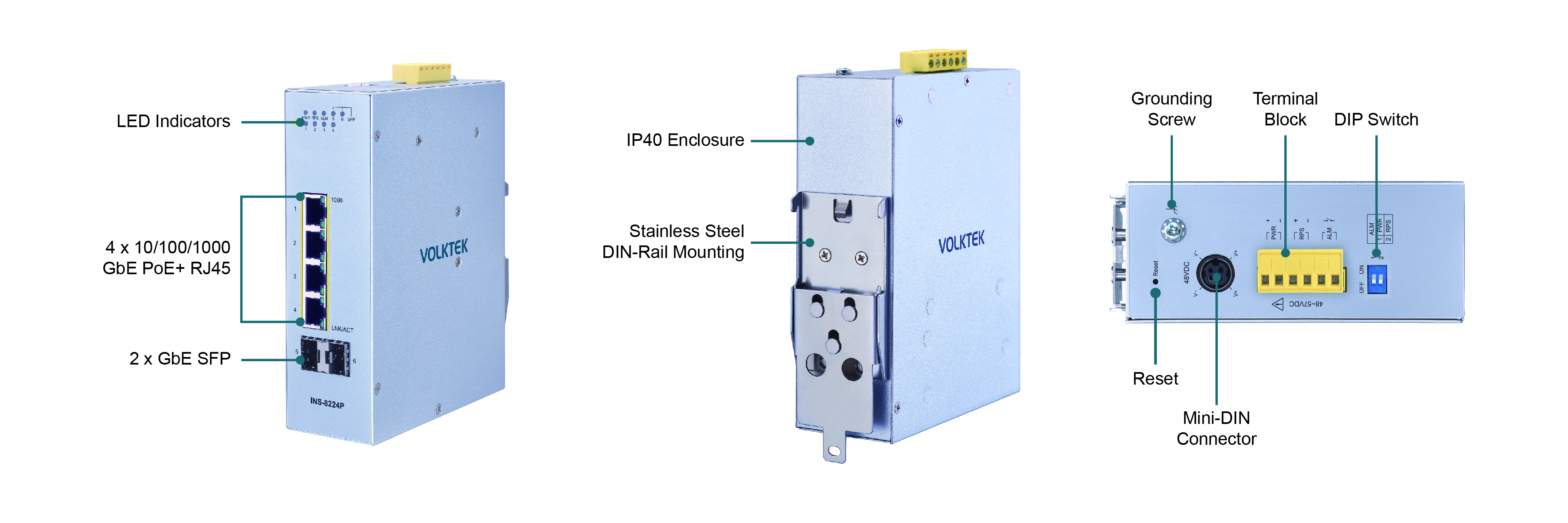

Interface

Ports

4 x 10/100/1000BASE-T (PoE RJ45)

2 x GbE SFP Slots

DIP Switch

Primary/Redundant Power Voltage Drop Alarm setting

LED Panel

PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT

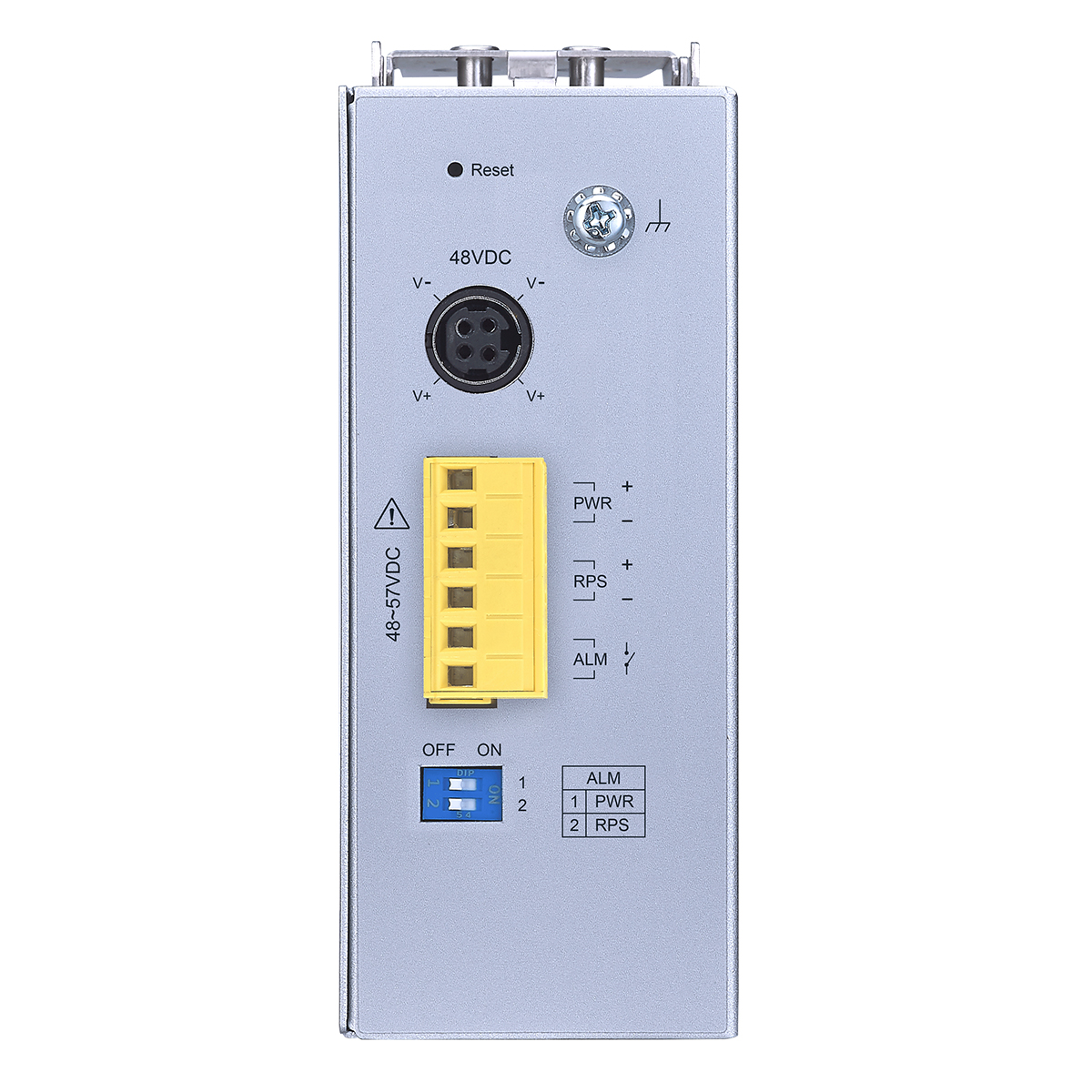

Power

Input Voltage

Primary inputs: 48~57V DC

Redundant inputs: 48~57V DC

Connection

Teminal Block, Mini-DIN

Power Consumption

System: 10W

PoE Power Budget: 120W

Alarm Relay

One relay output, 1A @ 24V DC

Mechanical and Environment

Housing

Aluminum (IP30 Protection)

Mounting

DIN-Rail

Operating Temperature

-10°C~60°C (14°F~140°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

705 g (1.6 lb)

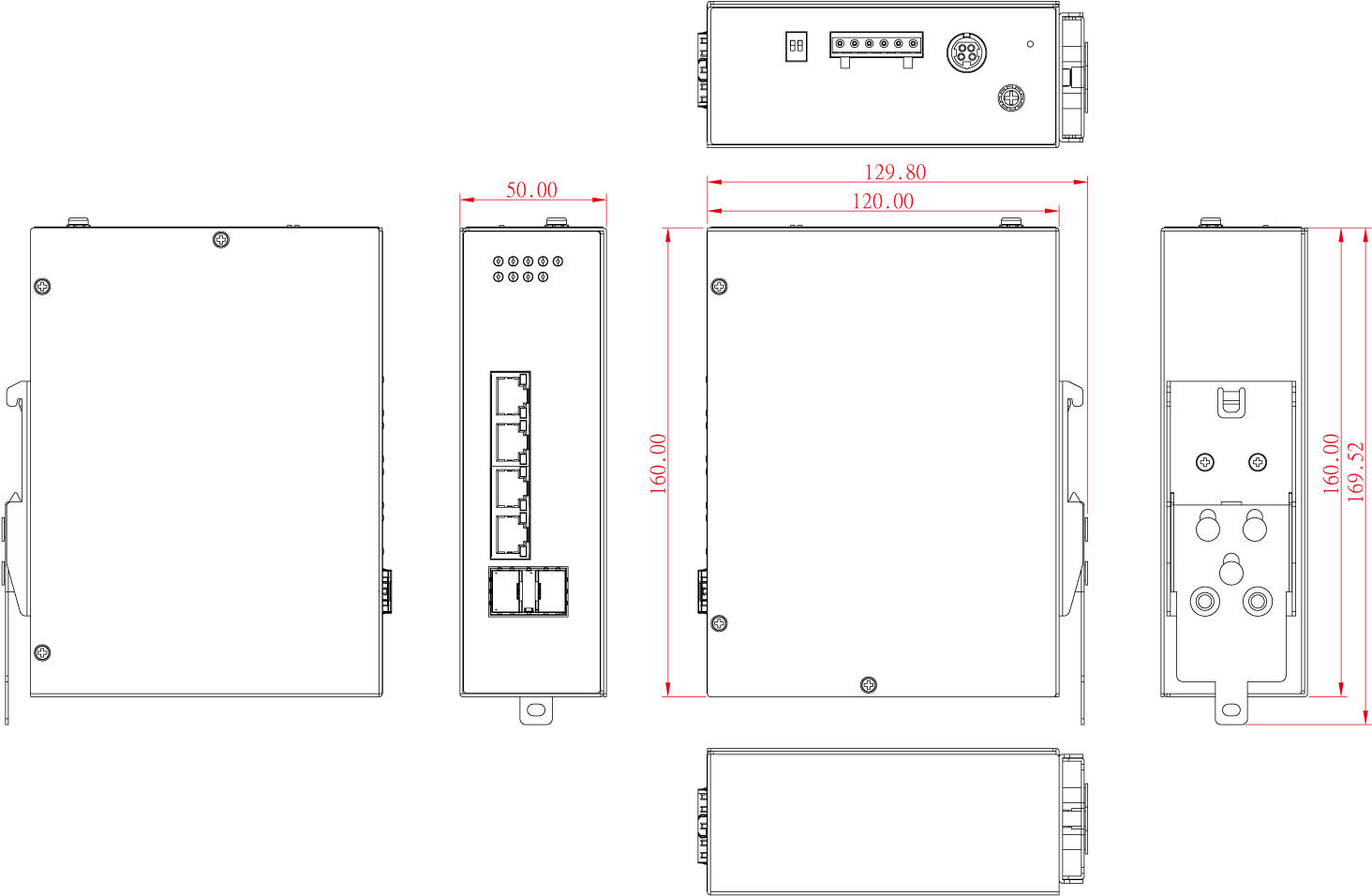

Dimension (WxHxD)

50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)



Ordering Information

Model Description
INS-8224P Unmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP



*Specifications subject to change without prior notice.
